Щиты эл. управления
Данный щит электроуправления предназначен для подключения:
- Двух моторов компрессорных агрегатов каждый 22 кВт мощности;
- Двух моторов насосных агрегатов каждый 15 кВт мощности;
- Датчика загазованности (в поставку не входит);
- Датчика пожара (в поставку не входит);
- Лампы освещения технологического участка;
- Трёх ударных фиксируемых кнопок аварийного отключения;
- Датчика минимального давления компрессора 1;
- Датчика минимального давления компрессора 2;
- Датчика максимального давления компрессора 1;
- Датчика максимального давления компрессора 2;
- Датчика дифференциального давления компрессор 1;
- Датчика дифференциального давления компрессор 2;
- Датчика уровня масла компрессор 1;
- Датчика уровня масла компрессор 2;
- Датчика уровня конденсата в отсекателе компрессора 1;
- Датчика уровня конденсата в отсекателе компрессора 2;
- Вентилятора охлаждения масла компрессора 1;
- Вентилятора охлаждения масла компрессор 2;
- Датчика сухого хода насос 1;
- Датчика сухого хода насос 2;
- Датчика максимального давления насос 1;
- Датчика максимального давления насос 2;
- Световой сигнализации;
- Звуковой сигнализации;

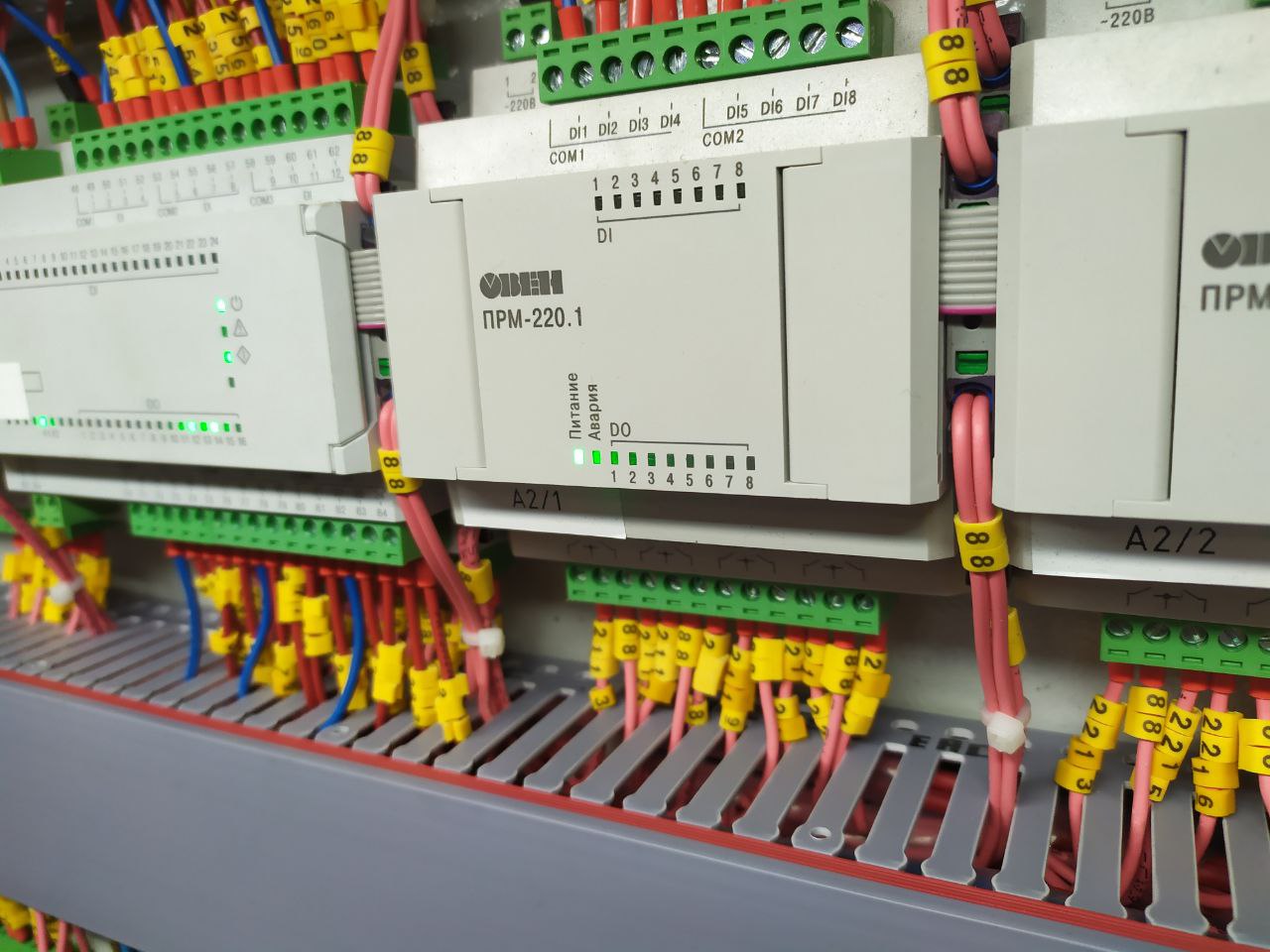

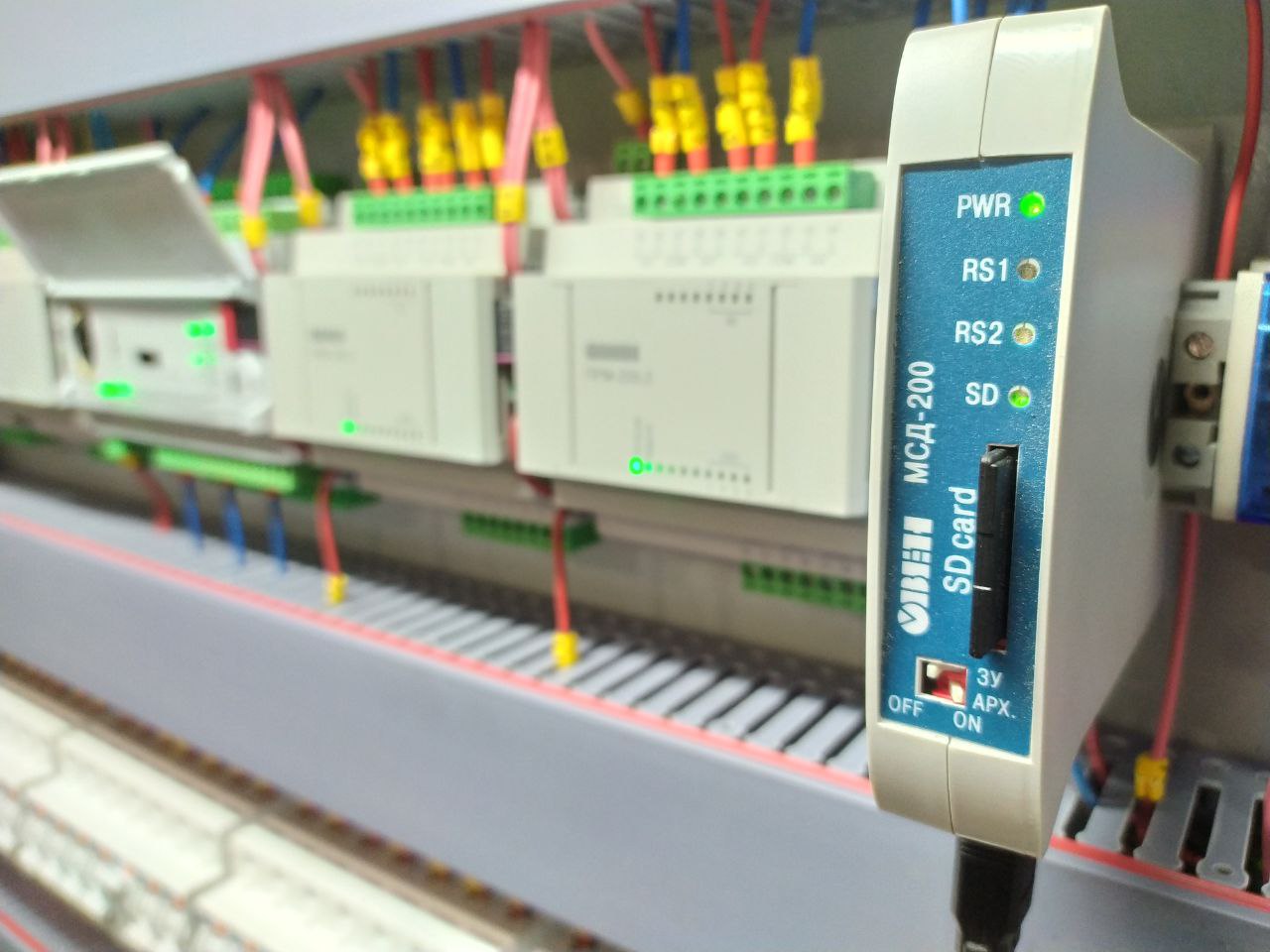

Изготавливаем щиты электроуправления по техзаданию заказчика

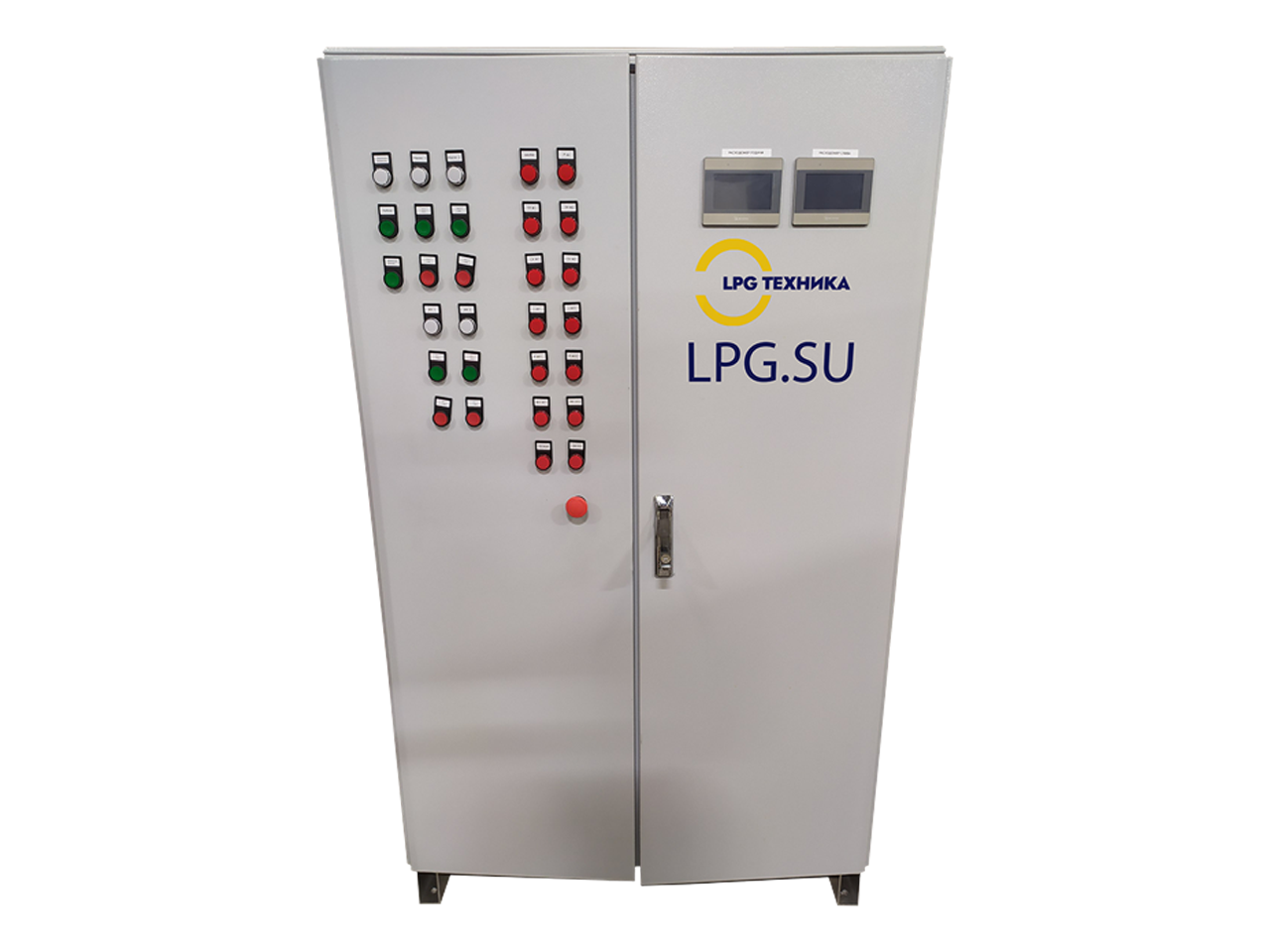

Пример щита электроуправления, изготовленного нашей компанией МК ПОБЕДА:
Вид исполнения: двухдверный, напольного расположения.
Производитель: НПК МСА, РФ, тип MKD20165R5
Размеры щита: в/ш/г 2000/1600/500мм
Корпус: 1,35мм углеродистая сталь, окрашена, задняя стенка и крыша 1,5мм углеродистая сталь, окрашена, монтажная плата 3мм углеродистая сталь, оцинкована.
Степень защиты соответствует: IP 55
Цвет: RAL 7035
Сертификат соответствия ГОСТ: прилагается
На передней панели щита управления расположены:
- Ударная кнопка аварийного отключения S3
- Световой сигнал аварийного отключения Н7
- Кнопка разблокировки системы управления S7
- Световой сигнал разблокировки управления H6
- Дисплеи показания данных по давлению и температуре управляемых агрегатов A2, A3, A5, A6, A8, A10, A12, A13, A14, A15
- Световых сигналов:
- Минимального давления компрессора 1 Н8
- Минимального давления компрессора 2 Н13
- Максимального давления компрессора 1 Н9
- Максимального давления компрессора 2 Н14
- Датчика уровня масла компрессор 1 Н10
- Датчика уровня масла компрессор 2 Н15
- Датчика уровня конденсата в отсекателе компрессора 1 Н11
- Датчика уровня конденсата в отсекателе компрессора 2 Н16
- Датчика сухого хода насос 1 Н20
- Датчика сухого хода насос 2 Н21
- Датчика максимального давления насос 1 Н18
- Датчика максимального давления насос 2 Н19 - Тепловое реле защиты мотора вентилятора компрессора 1 Н22
- Тепловое реле защиты мотора вентилятора компрессора 2 Н23
- Кнопка отключения световой и звуковой сигнализаций S16.
Выведены показания приборов:
- Счётчика наработки часов компрессора 1 ВК1
- Счётчика наработки часов компрессора 2 ВК2
- Счётчика наработки часов насоса 1 ВР1
- Счётчика наработки часов насоса 2 ВР2

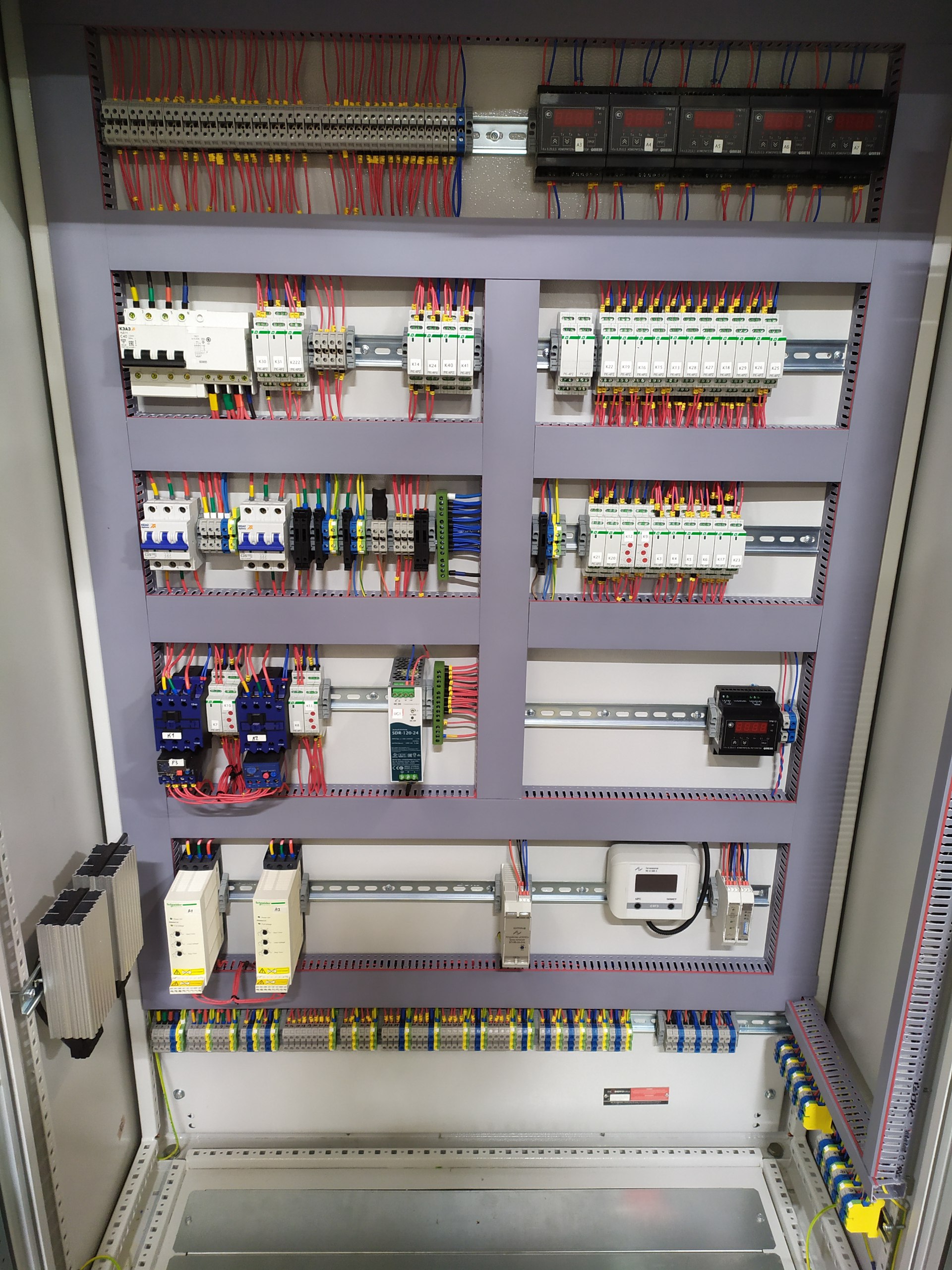

Комплектация:
- F0, F01 Вводные автоматы, 100А, тип НА305, производитель HAGER, Germany
- F1, F3 Автоматы утечки тока 63А/300мА, тип CFA463, производитель HAGER, Germany
- F5, F7, F9 Автоматы утечки тока 40А/300мА, тип CFA440, производитель HAGER, Germany
- F14, автомат утечки тока 25А/30мА, тип CDA225, производитель HAGER, Germany
- FU1, FU2 Частотные преобразователи 30Квт, тип AC10, производитель PARKER, USA
- FU3, FU4 Устройства плавного пуска, 15 кВт, тип ABB PSR30, производитель ABB, Франция
- F2, F4, F6, F8, F10, F12 Плавкие предохранители трёхфазные соответствующего по схеме номинала включая цокель, тип ISS 63-3, Производитель ABB, Франция
- F15, F16, F20 Плавкие предохранители однофазные соответствующего по схеме номинала включая цокель, тип ISS 63-1, Производитель ABB, Франция
- А1 Прибор аварийного отключения и блокировки управления, тип LG5925, производитель DOLD&SÖHNE GmbH, Germany
- A2- A17 Gприборы преобразователи VEGAMET, производитель VEGA GRIESHABER, Germany
- K1-K47 Вспомогательные реле управления, тип Schiele, ABB
Щит электроуправления предназначен для напольного монтажа в отапливаемом помещении с температурой не ниже +10°C, за пределами взрывоопасной зоны.
Для транспортировки щита к месту монтажа используются проушины, устанавливаемые на верхней крышке щита, либо при помощи специального такелажного оборудования.
Фундамент для щита управления не требуется, однако необходимо учитывать, что пол под щитом должен обеспечивать устойчивость щита и соответствовать нагрузке. После установки щита необходимо закрепить его к стенке при помощи дюбелей и шурупов/болтов через специальные отверстия, расположенные на задней стенке щита.
