Шаровые краны с электроприводом
Компания МК ПОБЕДА предлагает компактные шаровые краны с проходным диаметром DN15-DN100 и давлением PN40. Шаровые краны поставляются в совокупности с электромеханическими приводами.
Шаровые краны с электроприводами, имеют широкое применение в системах автоматизации процессов управления подачи жидкости или газа в трубопроводных системах, и используются сегодня в самых разных сферах газовой промышленности. Шаровые краны с электроприводами, обеспечивают регулирование перекачиваемой жидкости, а также газа перемещаемых по трубопроводам. При использовании электроприводов, обеспечивается защита от человеческого фактора, а также полный контроль за происходящими процессами одним оператором, что ведет к уменьшению экономических потерь, и нештатных ситуаций.
Принцип работы шаровых электроприводов
Шаровой кран с электроприводом состоит из электрического и механического узла. Электрическая силовая часть (соленоида или электродвигателя), вращает редуктор, в одну или другую сторону, а после контролирует положения затвора и передает эти данные на пост оператора. Принцип работы состоит в воздействии усилия от электродвигателя к элементам затвора запорной арматуры – в нашем случае к шаровым кранам.
| Наименование | Проходной диаметр | Монтажная длина | Электропривод |
|---|---|---|---|
| ТЕН 15-140F | DN15 | 40 мм | ТЕН 25.70А |
| ТЕН 20-140F | DN20 | 44 мм | ТЕН 25.70А |
| ТЕН 25-140F | DN25 | 53 мм | ТЕН 45.70А |
| ТЕН 32-140F | DN32 | 59 мм | ТЕН 75.70А |
| ТЕН 40-140F | DN40 | 62 мм | ТЕН 75.70А |
| ТЕН 50-140F | DN50 | 78 мм | ТЕН 100.90А |
| ТЕН 65-140F | DN65 | 100 мм | ТЕН 150.90А |
| ТЕН 80-140F | DN80 | 120 мм | ТЕН 300.90А |
| ТЕН 100-140F | DN100 | 152 мм | ТЕН 25.70A |
Технические характеристики
- Давление PN40;
- Материал - стальной сплав;
- Уплотнение - PTFE;
- Тип полнопроходной.

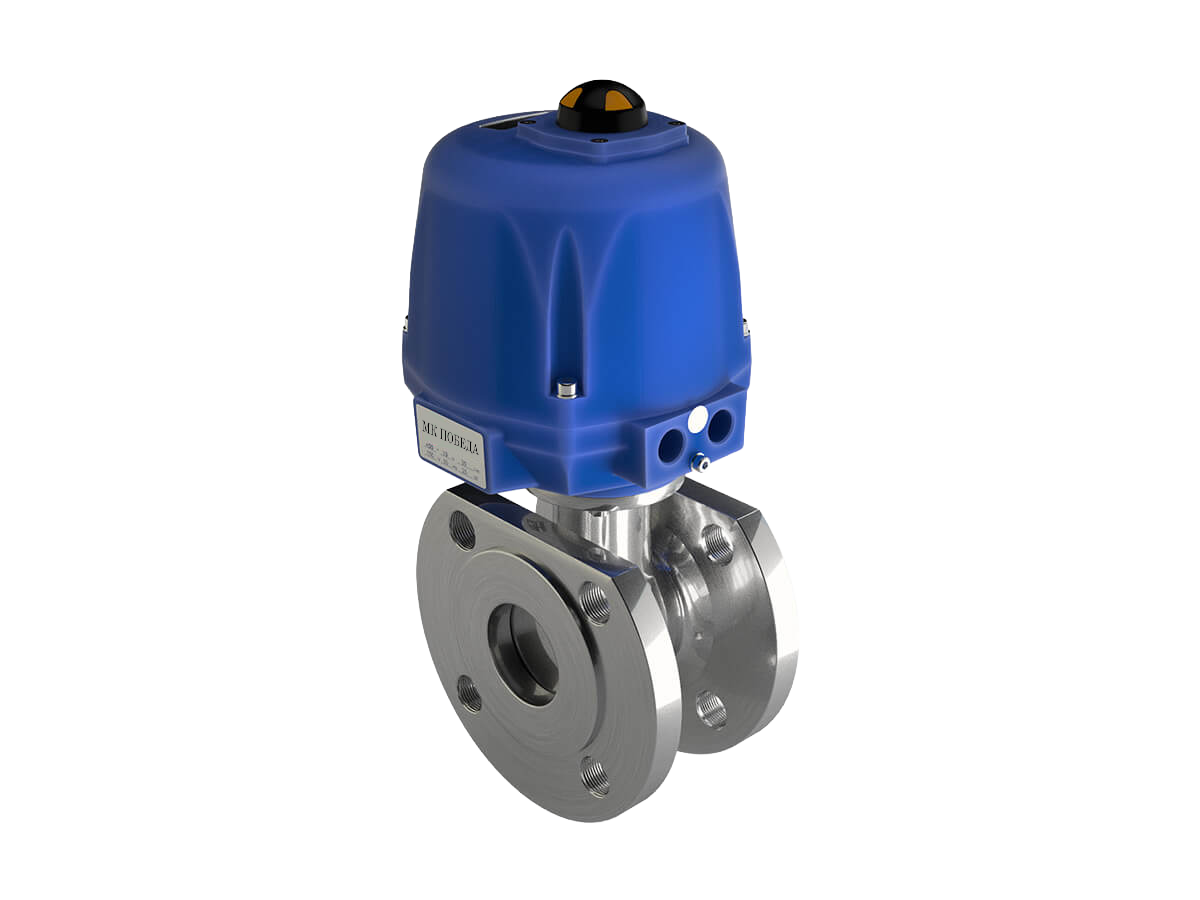

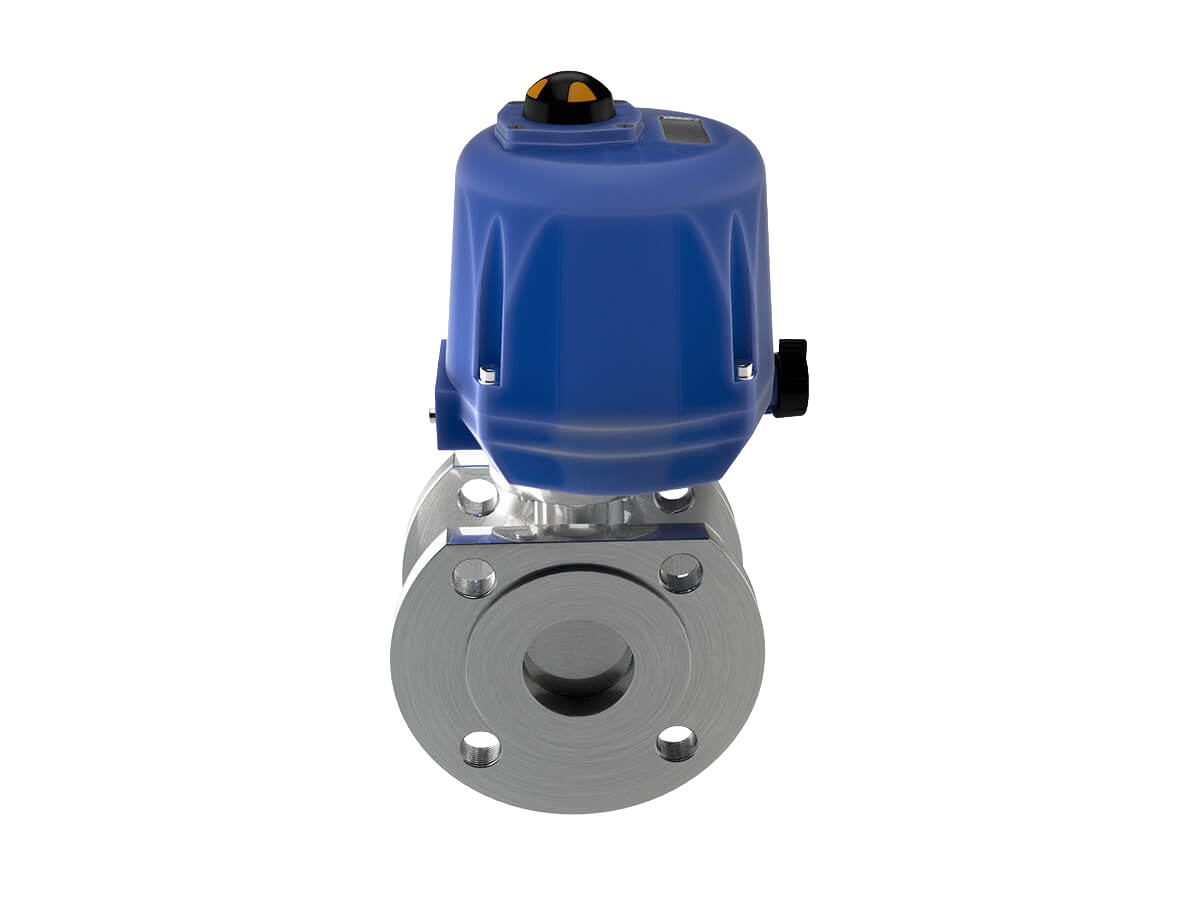

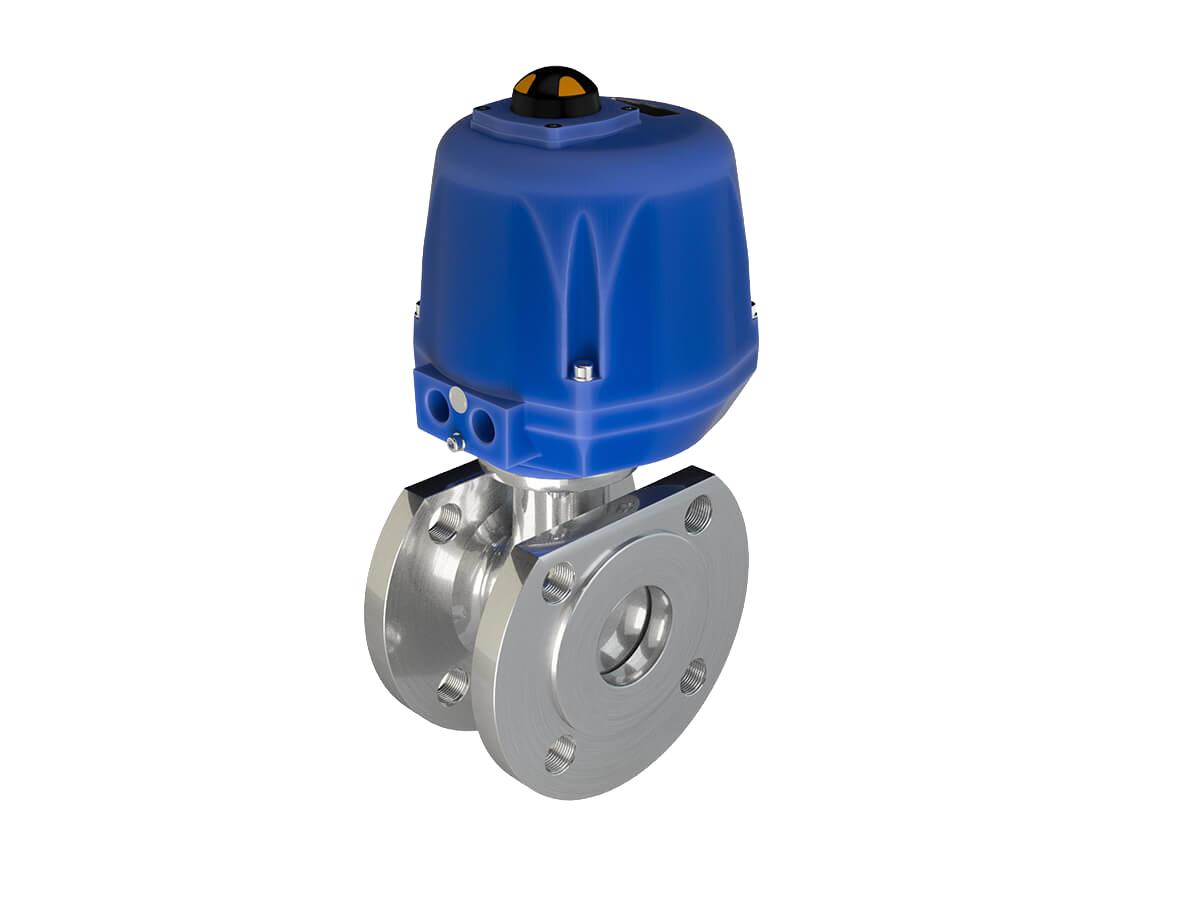

Шаровый кран поставляется в совокупности с электромеханическим приводом
- 4 микропереключателя показателей положения;
- Управляющее напряжение 230В, 50 Гц;
- Потребление 45 Ватт;
- Скорость закрытия/открытия 7 секунд;
- Погодозащита IP68;
- Взровозащищенное исполнение II 2 G D Exd IIB T5;
- Аварийное закрытие при помощи встроенных аккумуляторов;
- Встроенное отопление электронники;
- Температура окружающей среды от -40 до +50C°.
В поставку входит набор для присоединения шарового крана и электропривода.
