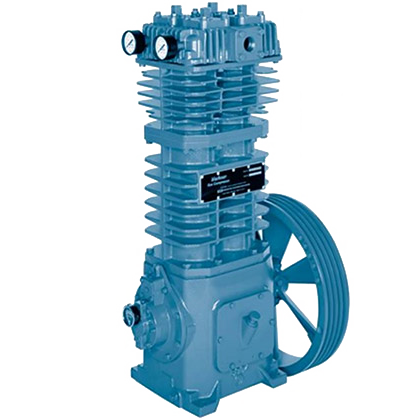

Компрессоры Blackmer LB601/LB602 (107,9м3/ч)
Газовые компрессоры Blackmer LB601/LB602 — поршневые безмасляные компрессоры одинарного действия, одноступенчатые, крейцкопфные.
Компрессоры Blackmer LB601/LB602 обеспечивают высокую производительность при работе с пропаном, бутаном, безводным аммиаком и другими сжиженными газами. Они идеально подходят для разгрузки железнодорожных цистерн и рекуперации пара.
Эти одноступенчатые поршневые компрессоры обеспечивают максимальную производительность и надежность в самых тяжелых эксплуатационных условиях. Все работающие под давлением части изготовлены из ковкого чугуна для большей термической и механической устойчивости. Конструкция обеспечивает простоту техобслуживания и удобный доступ ко всем компонентам.
Компрессоры LB602 оснащены двойным уплотнением поршневого стержня, обладают лучшей защитой от возможных утечек газа и рекомендуются для применения в закрытых помещениях и других взрывоопасных зонах.
Все компрессоры LB оснащены головкой и цилиндром из ковкого чугуна, высокоэффективными клапанами, стальными поршнями, саморегулирующимися уплотнениями штока поршня и другими прочными элементами, предназначенными для бесшумной и эффективной работы с пропаном, бутаном и безводным аммиаком.
| Параметры | Значение | |
| Количество цилиндров | 2 | |
| Диаметр цилиндра, мм (дюйм) | 117,4 (4,625) | |
| Ход поршня, мм (дюйм) | 101,6 (4,0) | |
| Теоретическая производительность, м3/ч (фут3/мин) | при 100 об/мин | 13,1 (7,7) |
| при 825 об/мин | 107,9 (63,5) | |
| Частота вращения вала компрессора, об/мин | минимальная | 350 |
| максимальная | 825 | |
| Максимальное рабочее давление, бар (psig) | 24,13 (350) | |
| Максимальная эффективная мощность, кВт (л.с.) | 30 (40) | |
| Максимальная температура нагнетания, оС (oF) | 177 (350) | |
| Максимальная степень сжатия1 | непрерывный режим2 | 5 |
| кратковременный режим2 | 9 | |
1 — Степень сжатия определяется как абсолютное давление на выходе, деленное на абсолютное давление на входе.
2 — Степень сжатия ограничивается температурой нагнетания. Высокие степени сжатия могут создавать избыток тепла, то есть свыше 177°C (350°F). В рабочем цикле должно учитываться необходимое время для охлаждения между рабочими операциями, чтобы избежать перегрева.
| Параметры | Значение | ||||
| Скорость, об/мин | 545 | 655 | 755 | 800 | |
| Приблизительная скорость перекачивания жидкости1, л/мин (гал./мин) | 916 (242) | 1090 (288) | 1268 (335) | 1344 (355) | |
| Теоретическая производительность, м3/ч (фут3/мин) | 71,4 (42,0) | 86,0 (50,6) | 99,7 (58,7) | 105,7 (62,2) | |
| Мощность привода2, кВт (л.с.) | 11 (15) | 15 (20) | 19 (25) | 22 (30) | |
| Диаметр трубы3, мм (дюйм) | пары | 50 - 65 (2 - 2,5) | |||
| жидкость | 100 (4) | ||||
1 — Подача будет зависеть от правильной конструкции системы, размера труб и пропускной способности клапана.
2 — Мощность в л.с. указана для перекачивания жидкости и улавливания паров при умеренных климатических условиях. Для перекачивания жидкости без улавливания паров значение в л.с. будет меньше.
3 — Используйте трубу на размер больше, если длина трубы превышает 30 м (100 футов).
| Параметры | Значение | |
| Модель | LB601B | LB602B |
| A, мм | 650 | 650 |
| B, мм | 1036 | 1036 |
| C, мм | 495 | 495 |
| D | 2" NPT1 | 2" NPT1 |
| E | 1,5" NPT1 | 1,5" NPT1 |
| F, мм | 267 | 267 |
| G, мм | 305 | 305 |
| H, мм | 14,2 | 14,2 |
| J, мм | 210 | 210 |
| K, мм | 940 | 940 |
1 — 1,5" NPT, 2" NPT, 1,5" под приварку, 2" под приварку - опционально.
| Параметры | Значение | |
| Модель | LB601B-LU | LB602B-LU |
| A,cm | 74 | 74 |
| B,cm | 117 | 117 |
| C,cm | 137 | 137 |
| D | 1¼" NPT | 1¼" NPT |
