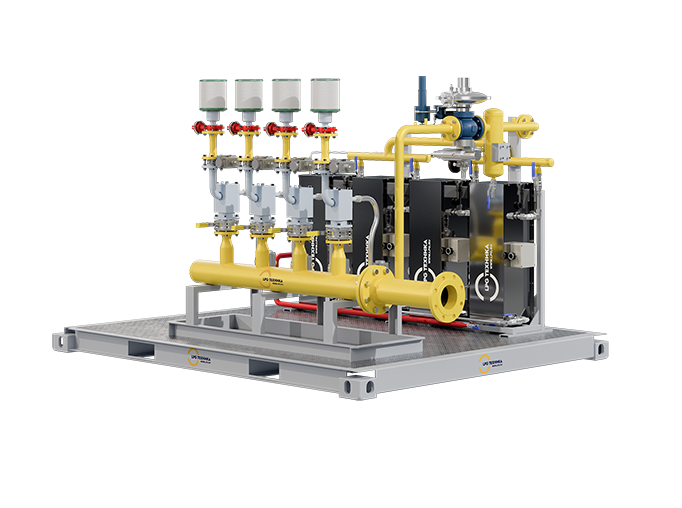

Комбинированная испарительно-смесительная установка низкого давления производительностью до 300м3 готовой газовоздушной смеси
Описание и предназначение:
Данная смесительная установка предназначена для использования в системах газоснабжения, где в качестве основного топлива используется природный газ.
Используется в случаях:
- Обеспечения бесперебойной работы горелок различного предназначения при снижении объемов подачи природного газа (функция "снижение пиковых нагрузок")
- Осуществление основного газоснабжения (функция "аварийное и резервное газоснабжение") в случае перебоя поставки природного газа без переналадки горелочных устройств.
Использование установки предоставляет потребителю:
- Гарантированное обеспечение газоснабжения горелок
- Независимость от внешних источников газоснабжения
- Сохранение возможности использования как внешних источников газоснабжения, так и внутренних, в зависимости от экономических преимуществ в конкретный момент времени
- Возможность создания запаса газа на желаемый промежуток времени.
Производитель: МК ПОБЕДА
цена по запросу
Связаться с нами
Технические характеристики
Соединительные элементы
Необходимые работы на месте установки
Испарительный узел
- Испарительная установка непрямого электрического подогрева тип FEM производительностью до 300 кг/час
- Давление на выходе испарительной установки 6 бар
- Регулятор давления 1-6 бар
- Полный набор предохранительной, контрольной и запорной арматуры
- Расчётное давление испарительной установки 25 бар
ВНИМАНИЕ!!! Давление на входе испарительной установки не должно быть ниже значения в 7 бар.
Смесительный узел
- Расчетный состав газа: смесь пропан/бутан 60/40, 112 МДж/м3
- Cостав газовоздушной смеси: 56 % СУГ, 44% воздух
- Теплотворность смеси Ho 17,50 кВтч/мз
- Коэффициент Wobbe 14. 70 кВтч/мз
- Плотность dv: 1,414 (воздух=1)
- Потребление СУГ на каждые 1000 куб.метров смеси: 1 258 кг
- Необходимое входное давление воздуха: атмосферное
- Необходимое давление СУГ на входе: 6-7 bar
- Температура CУГ на входе: 10°C выше точки росы
- Давление газовоздушной смеси на выходе: от 200 до 500 мбар

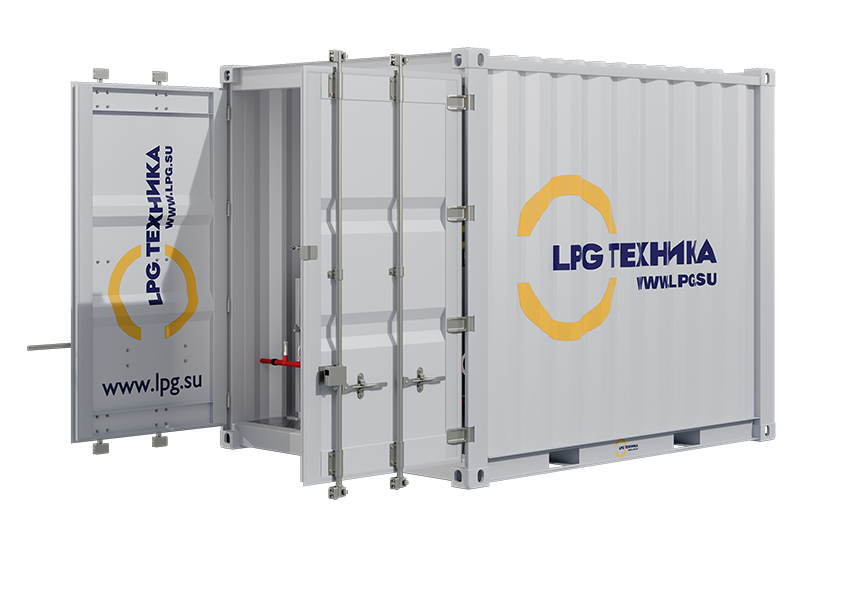

- Размещение оборудования в стальном окрашенном шкафу с размерами
С учётом низких температур в зимнее время настоятельно рекомендуем установку насосного агрегата соответствующей производительности для подачи газа на испарительный узел.
ВНИМАНИЕ!!! Смесительные установки с выходным давлением до 500 мбар требуют установки буферной ёмкости перед потребителем.
Объём ёмкости определяется по следующей таблице:
| Производительность смесительной установки, м³ | Тип испарительной установки | Максимальное давление на выходе смесительной установки, мбар | Объём буферной ёмкости, м³ |
|---|---|---|---|
| 30 | НЭП | 500 | 5 |
| 50 | НЭП | 500 | 5 |
| 100 | НЭП | 500 | 5 |
| 200 | НЭП | 500 | 5 |
| 300 | НЭП | 500 | 5 |
| 500 | НЭП | 500 | 10 |
| 800 | НЭП | 500 | 10 |
| 1200 | НЭП | 500 | 10 |
| 2000 | НВП | 500 | 10 |
| 2500 | НВП | 500 | 20 |
| 3000 | НВП | 500 | 20 |
| 5000 | НВП | 500 | 40 |
| 10000 | НВП | 500 | 40 |
| НЭП — непрямого электрического подогрева | |||
| НВП — непрямого водяного подогрева | |||
- Вход-СУГ: Фланец Ду 25, Ру 25
- Выход-смесь: Фланец Ду 80, Ру 25
- Сбросная линия: Фланец ДУ 25, РУ 25
- Щит электроуправления для управления и контроля установки для монтажа в помещении и вне взрывоопасной зоны.
- Классификация по взрывозащите: II 3G Ex nr IIA G
- Фундамент
- Прокладка кабелей между клеммной коробкой, расположенной на смесительной установке и щитом электроуправления
- Пусконаладка.
