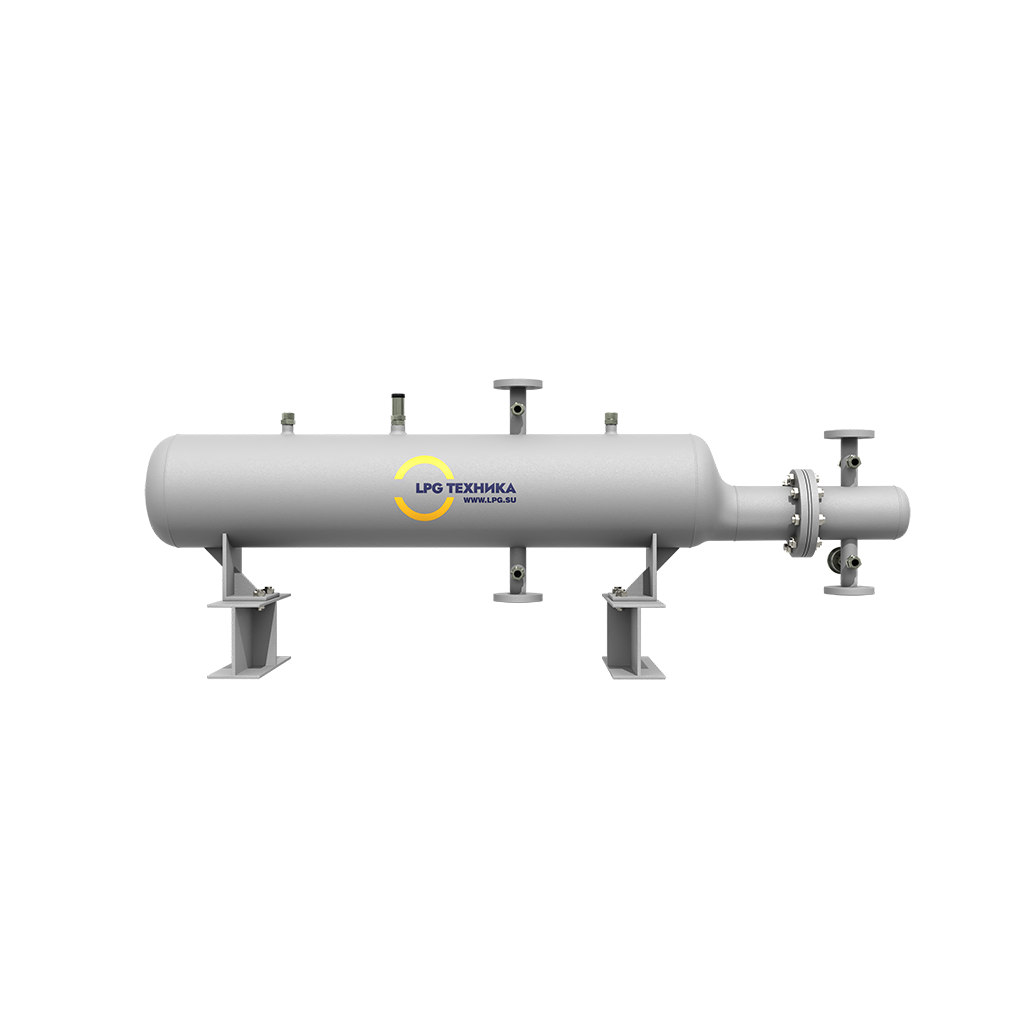

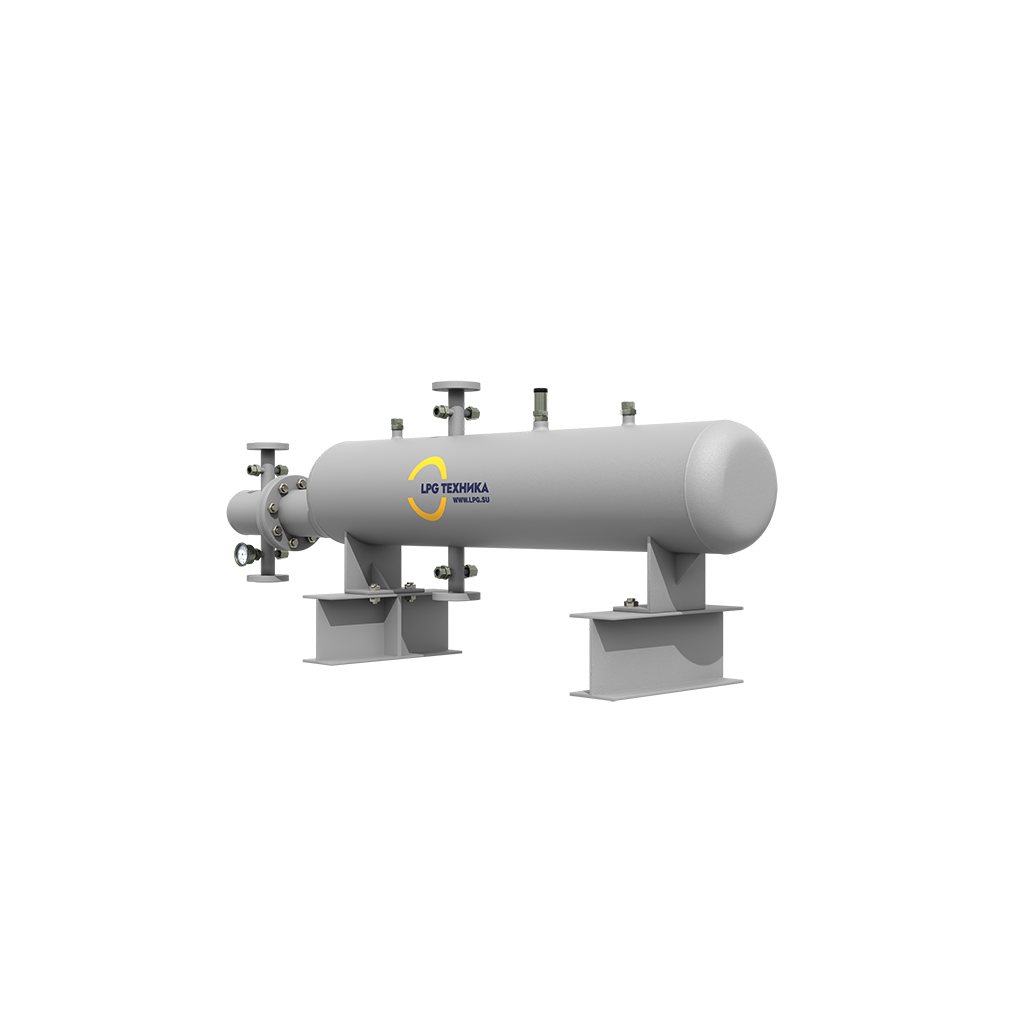

Ребойлер диаметром 1200 мм

Ребойлер диаметром 1200 мм – это устройство, предназначенное для обеспечения эффективного испарения жидкостей в различных промышленных установках. Эти устройства используются для подогрева жидкостей до точки кипения, что позволяет выделять пар, необходимый для дальнейших технологических процессов. Основное назначение ребойлеров заключается в поддержании стабильного температурного режима и оптимизации энергозатрат в производственных циклах.

Назначение

Ребойлер 1200 мм представляет собой современное оборудование, предназначенное для эффективного испарения жидкостей в различных промышленных процессах. Основные параметры и особенности модели включают в себя высокую производительность и надежность. Ребойлер 1200 мм отличается компактными размерами и универсальностью, что позволяет использовать его в самых разных условиях. Важной характеристикой является его способность поддерживать стабильную температуру и давление, что обеспечивает высокую эффективность работы.

Рассматривая виды испарителей, можно отметить, что ребойлер 1200 выделяется среди других моделей благодаря своим уникальным техническим решениям. Основные элементы конструкции, такие как теплообменник и система циркуляции, выполнены из высококачественной стали, что гарантирует долговечность и устойчивость к агрессивным средам.

цена по запросу
Связаться с нами

Виды испарителей

Для реализации процессов выпаривания на химических и нефтеперерабатывающих заводах используются два основных типа испарителей:

  1. Испарители с плавающей головкой (ИП): Обеспечивают гибкость конструкции, что позволяет компенсировать тепловые расширения и сокращения;
  2. Испарители с U-образными трубами (ИУ): Используют U-образные трубки, которые также помогают справляться с тепловыми деформациями.

Технические характеристики



Показатель ИП ИУ
Диаметр кожуха Dвн, мм 1200 1200
Длина труб, мм 6000 6000
Диаметр труб, мм 20x2; 25x2; 25x2,5 20x2; 25x2; 25x2,5
Число ходов по трубам 2,4 2,0
Поверхность теплообмена, м2 38-585 38-585
Расположение аппарата на опорах (Г - горизонтальное) Г Г
Условное давление в кожухе, МПа 1,6; 2,5 1,6; 2,5
Условное давление в трубном пространстве, МПа 1,6; 2,5; 4 1,6; 2,5; 4
Температура среды в кожухе, °С от -30 до +450 от -30 до +450
Температура среды в трубном пространстве, °С от -30 до +450 от -30 до +450



Пример таблицы штуцеров

Обозначение Назначение Кол-во DN, мм PN, МПа Тип уплотнит. поверхности по ГОСТ 33259-2015 Тип фланца по ГОСТ 33259-215 Ответная деталь Материал ответной детали Вылет, мм
МПа кгс/см2 на штуцере на отв. детали
А Вход смеси изопропанола и метанола 1 150 6,3 63,0 E F Тип 11 фланец 09Г2С 250
Б Выход смеси изопропанола и метанола 1 150 6,3 63,0 F E Тип 11 фланец 09Г2С 250
В Вход изопропанола 1 80 4,0 40,0 E F Тип 11 фланец 09Г2С 250
Г Выход паров изопропанола 1 200 4,0 40,0 F E Тип 11 фланец 09Г2С 250
Д Выход изопропанола 1 100 4,0 40,0 E F Тип 11 фланец 09Г2С 250
У Сдувка 1 40 4,0 40,0 F E Тип 11 фланец 09Г2С 200
Ж Дренаж 1 40 4,0 40,0 E F Тип 11 заглушка 09Г2С 250
И1-И4 Указатель уровня 4 50 4,0 40,0 F E Тип 11 фланец 09Г2С 250
