Комбинированная испарительная установка с саморазогревом ТЕН-2000/ИУСЖ/СД (производительность 2000 кг/ч)

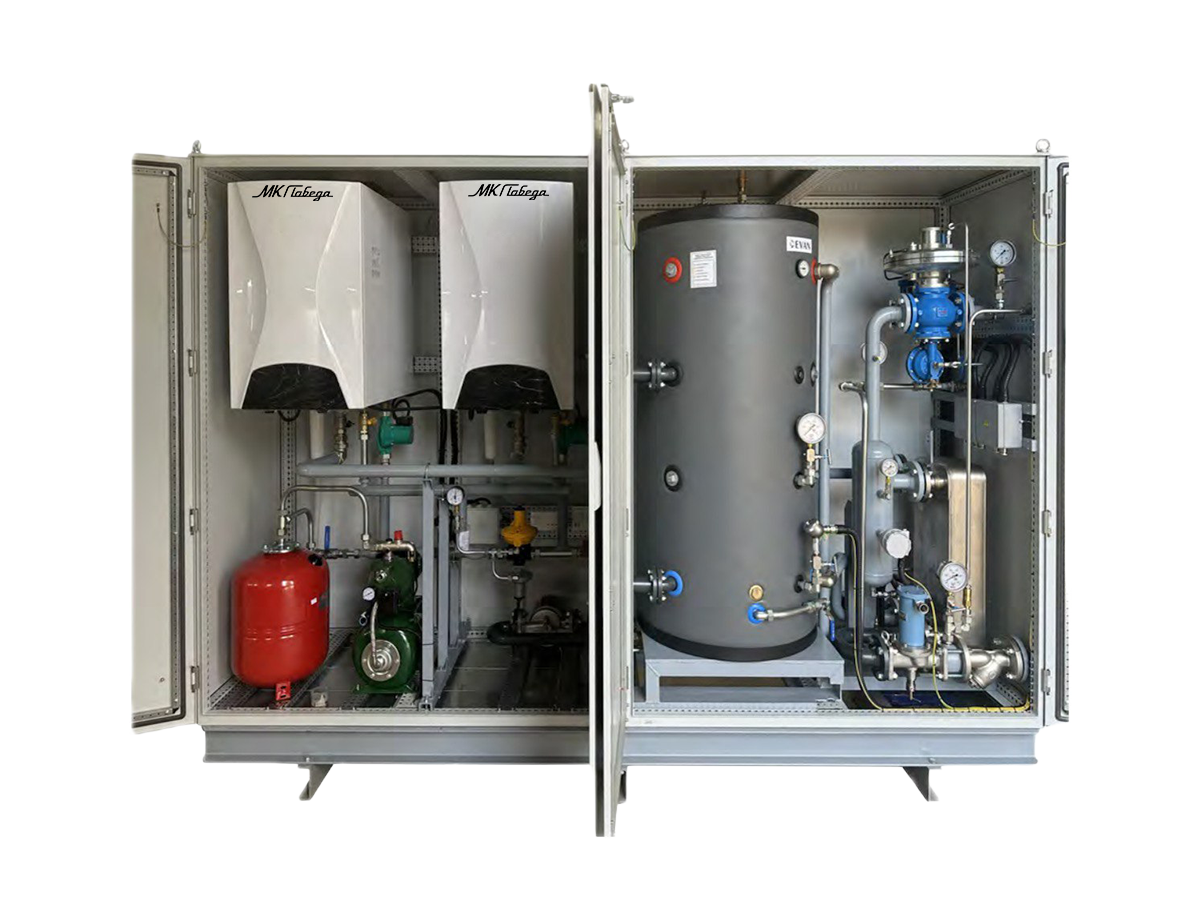

Испарительная установка с саморазогревом, жидкостная, в шкафном исполнении, производительностью до 2000 кг/час. Исполнение блок модульное шкафное

Испарительный узел

• Расчётное давление газ/гликоль: 25/10 бар;
• Максимальная производительность 2000 кг/час;
• Давление СУГ на входе : от 3,5 до 16 Бар;
• Давление на выходе к потребителю: 300 мБар;
• Испаряемая среда: сжиженный углеводородный газ пропан-бутан;
• Температура газа на выходе: 40-60C°;
• Температура воды/этиленгликоля вход/выход: +90/+70C°;
• Линия подачи жидкого газа к теплообменному блоку включающая в себя: комплект запорной, контрольной и предохранительной арматуры, грязеуловитель;
• Отсекатель жидкости на выходной линии перед регулятором давления;
• Электронный датчик уровня в отсекателе жидкости;
• Термостат контроля и управления процессом испарения;
• Один электромагнитный клапан на линии подачи газа к теплообменному блоку;
• Шаровые краны для дегазации и опорожнения установки;
• Датчик давления теплоносителя на входе в испарительную установку;
• Датчики визуального контроля температуры теплоносителя;
• Регулятор давления с ПЗК;

Нагревательный узел

• Котлы наружного размещения в боксе, суммарной  мощностью 400 кВт (2х200), со встроенным циркуляционным насосом;
• Габариты ориентировочно: 2900х2100х2300, вес около - 2150кг.

Испарительный узел:

• Теплообменник закрытого типа;
• Контрольная автоматика;
• Максимальная тепловая мощность – 300 кВт
• Расчётное давление гликоль: 10 бар;

Буферная емкость

• Буферная емкость V=750литров
• Циркуляционный насос
• Шкаф габаритами ШхВхГ= 3200 (2х1600)х2000х800

Соединительные элементы испарительной установки

• Вход жидкая фаза ДУ50/РУ25;
• Выход паровой фазы СУГ ДУ125/РУ25;
• Вход теплоноситель ДУ50/РУ25;
• Выход теплоноситель ДУ50/РУ25;
• Сбросная свеча ДУ15/РУ16.
