Клапаны Multivalves для отбора газообразной фазы из емкостей серии 7556R
Данные компактные клапаны Multivalve® разработаны специально для отбора газообразной фазы СУГ из емкостей ASME, где необходим компактный монтаж компонентов. При установке необходимы также отдельные предохранительные и наполнительные клапаны.
- Совмещает в одном узле стабилизирующий клапан со скоростным клапаном, трубку для контроля жидкой фазы в емкости и штуцер для манометра с заглушкой;
- Массивный захват под шестигранный ключ 25,4 мм (1’’) в центральной части корпуса минимизирует возможные повреждения при установке;
- Клапан выступает над втулкой резервуара только на 76 мм, позволяя встраивать его в компактных кожухах;
- Y-образное исполнение упрощает установку и обслуживание всех дополнительных клапанов и датчиков;

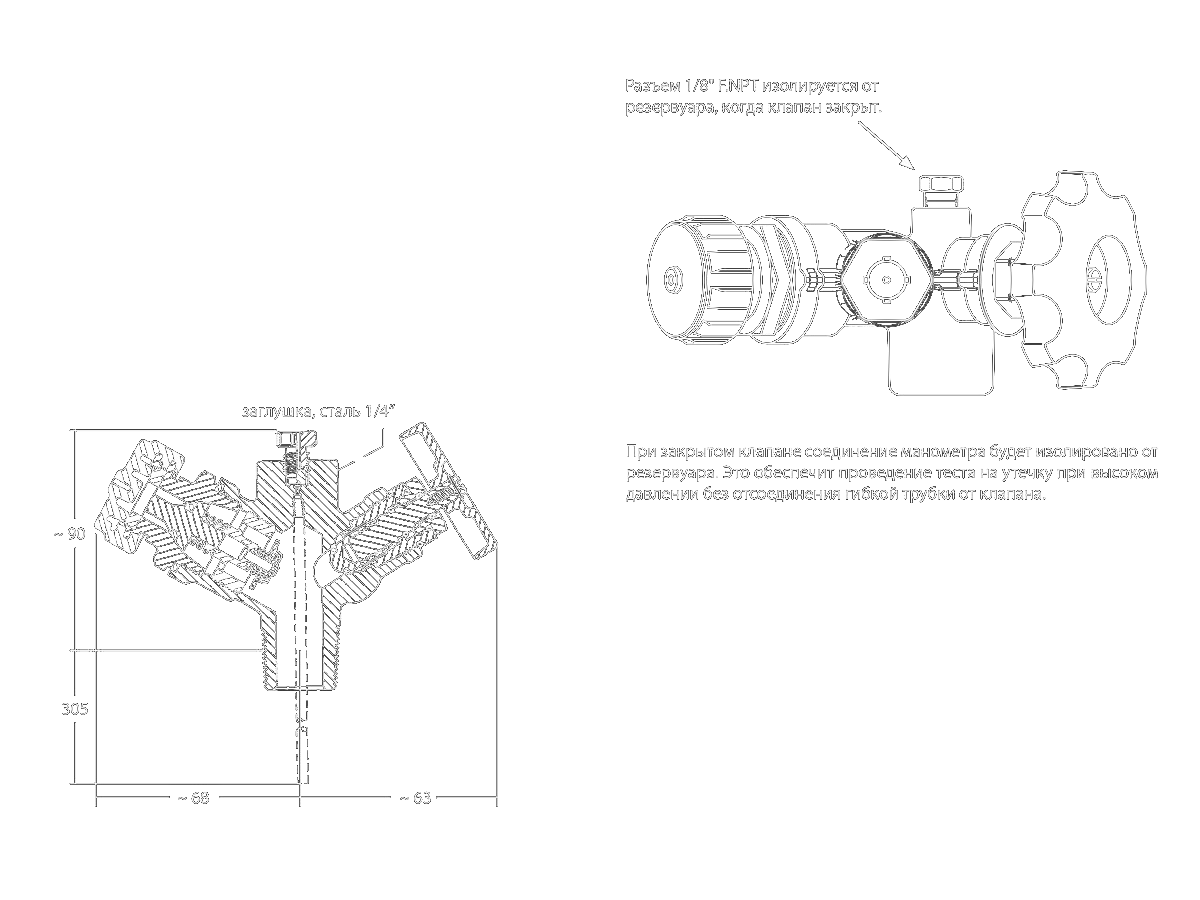

- Предназначен для установки манометра F.NPT 1/8" или соединения другого манометра. Манометр может быть соединен с выходным трубопроводом клапана;
- Разъем типа MultiBonnet® обеспечивает быстрый и простой ремонт.
цена по запросу
Связаться с нами
Технические характеристики
Материалы
| № изделия | Вход | Выход | Разъем для выравнивания давления газа | Исполнение маховика | Длина контрольной трубки, мм | используется в резервуарах площадью до кв.м*** | |
|---|---|---|---|---|---|---|---|
| Тип разъема | Поток закрытия клапана (по UL) |
||||||
| 7556R12.0 | ¾" M.NGT | F. POL (CGA 510) | 1 ¼" М.АСМЕ | 118,93 при 689 кПа | рубчатая насечка | 305** | * |
* Поскольку клапаны Multivalve® не имеют встроенных предохранительных клапанов, они могут использоваться в любых резервуарах ASME с независимым предохранительным устройством, достаточным для такого объема резервуара.
** Могут быть заказаны другие длины контрольных трубок.
| Корпус: | Прессованая латунь |
| Маховик: | Литой алюминий |
| Стержень: | Латунь |
| Кольцевые прокладки: | Эластичная резина |
| Диск седла на запорном клапане: | Нейлон |
| Прочие диски седла: | Эластичная резина |
