Скоростные клапаны RegO серий A2137, A2139 для газообразной или жидкой фазы СУГ

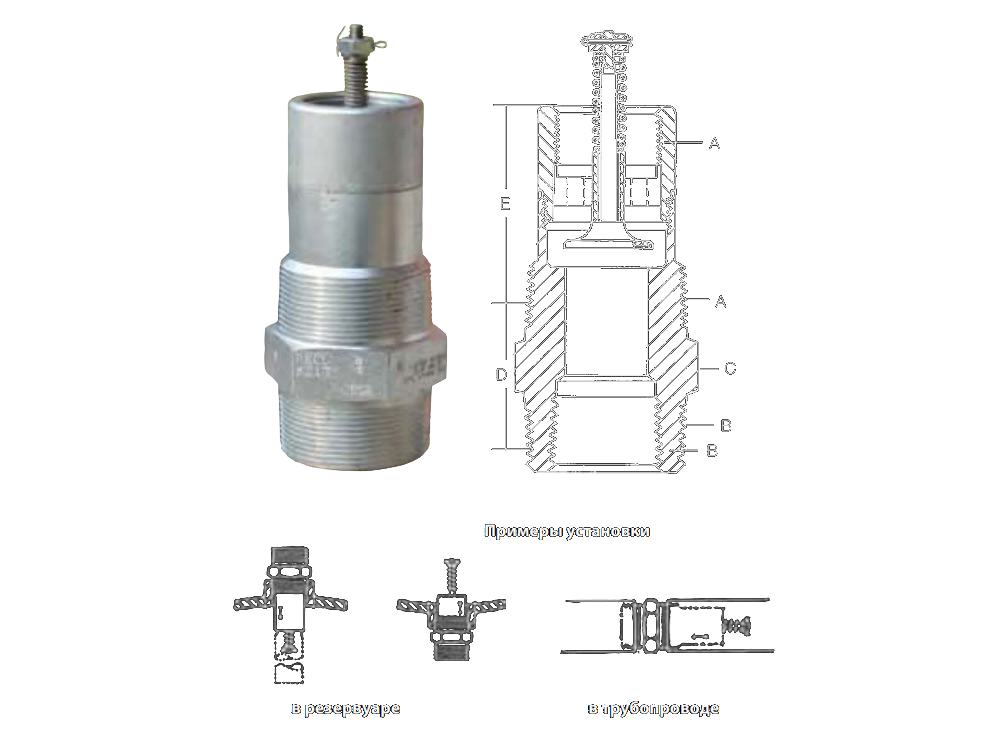

Предназначены для монтажа в емкостях и трубопроводах для наполнения, отвода или выравнивания давления. Идеальны для обслуживания резервуаров в случаях, когда отсутствует погружная трубка в резервуаре. Для использования с газообразной фазой вверните клапан в погружную трубку в отверстии внизу. Для использования с жидкой фазой вверните клапан в погружную трубку в отверстие сверху. Их также можно устанавливать в трубопроводы в случаях, когда входное соединение рассчитано на внешнюю резьбу, а погружная трубка с внутренней резьбой отсутствует.
- Прецизионно обработанные;
- Конструкция обеспечивает низкий перепад давления;
- Шплинт предотвращает срыв держателя пружины из-за вибраций во время работы;
- Пружина из нержавеющей стали обеспечивает равномерный поток и долгий срок службы.
| № изделия | A вход, NPT | B выход, F.NPT |
С прилив под ключ, мм |
D длина корпуса (приблиз.) |
Закрытие скоростного клапана при потоке (прибл.)*** | ||
|---|---|---|---|---|---|---|---|
| Для жидкой фазы (пропан), л/мин |
Для газообр. фазы (пропан), куб. м/ч | ||||||
| Вход 172 кПа | Вход 689 кПа | ||||||
| A2137 | 2"* | 2" M. NPT 1 ¼" F. NPT |
62 (2 7/16") | 40 | 189 | 283 | 481 |
| A2137A | 265 | 396 | 708 | ||||
| 2139 | 3"** | 3" M. NPT 2" F. NPT |
89 (3 ½") | 33 | 473 | 750 | 1303 |
| 2139A | 606 | 926 | 1620 | ||||
* Погружная трубка с резьбой для подсоединения 1 1/4" F. NPT.
** Погружная трубка с резьбой для подсоединения 2" F. NPT.
*** При горизонтальной установке ограничительных клапанов. Потоки чуть больше, когда клапаны установлены выпускным отверстием вверх и чуть ниже, когда установлены выпускным отверстием вниз.
| Корпус: | Сталь с кадмиевым покрытием |
| Диск: | Сталь с кадмиевым покрытием |
| Стержень: | Нержавеющая сталь |
| Пружина: | Нержавеющая сталь |
| Направляющая: | Сталь с кадмиевым покрытием |
| Корпус: | Латунь |
| Диск: | Латунь |
| Стержень: | Нержавеющая сталь |
| Пружина: | Нержавеющая сталь |
| Направляющая: | Латунь |
