Скоростные клапаны RegO серий 1519A, 1519B и A1519 к трубопроводам для газообразной или жидкой фазы
Разработаны для установки в любой позиции в трубопроводах для жидкой или газообразной фазы. Предназначены для работы в длинных или разветвленных трубопроводах, где не подходят скоростные клапаны, смонтированные на резервуаре.
- Прецизионно обработанные;
- Конструкция обеспечивает низкий перепад давления;
- Шплинт предотвращает срыв держателя пружины из-за вибраций во время работы;
- Пружина из нержавеющей стали обеспечивает равномерный поток и долгий срок службы.
цена по запросу
Связаться с нами
Технические характеристики
Материалы Серия 1519A и 1519B
Материалы Серия A1519

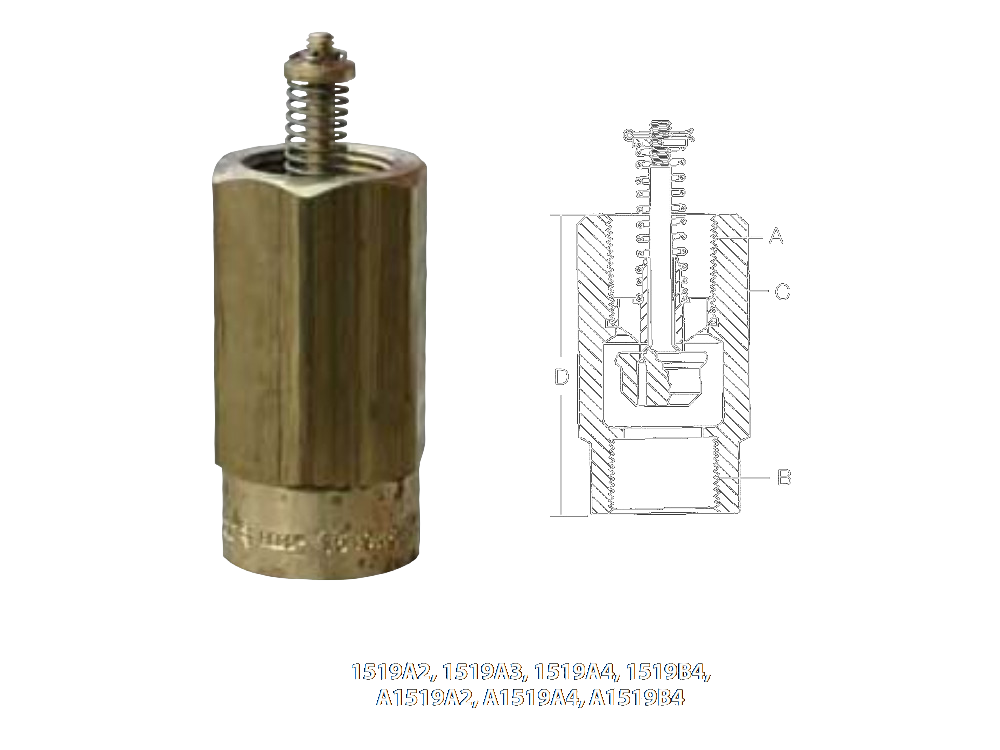

| № изделия | Материал корпуса |
А вход, NPT |
B выход, F. NPT |
C прилив под ключ |
D длина корпуса (приблиз.) |
Закрытие скоростного клапана при потоке (прибл.)* | ||
|---|---|---|---|---|---|---|---|---|
| Для жидкой фазы (пропан), л/мин |
Для газообр. фазы (пропан), куб. м/ч | |||||||
| Входное давл. 172 кПа | Входное давл. 689 кПа | |||||||
| 1519A2 | латунь | 1" | 1" | 44 (1 ¾") | 100 | 95 | 142 | 249 |
| A1519A2 | сталь | |||||||
| 1519A3 | латунь | 1 ½" | 1 ½" | 57 (2 ¼") | 127 | 227 | 326 | 572 |
| 1519A4 | 2" | 2" | 76 (3") | 116 | 1431 | 538 | 977 | |
| A1519A4 | сталь | |||||||
| 1519B4 | латунь | 1904 | 784 | 1424 | ||||
| A1519B4 | сталь | |||||||

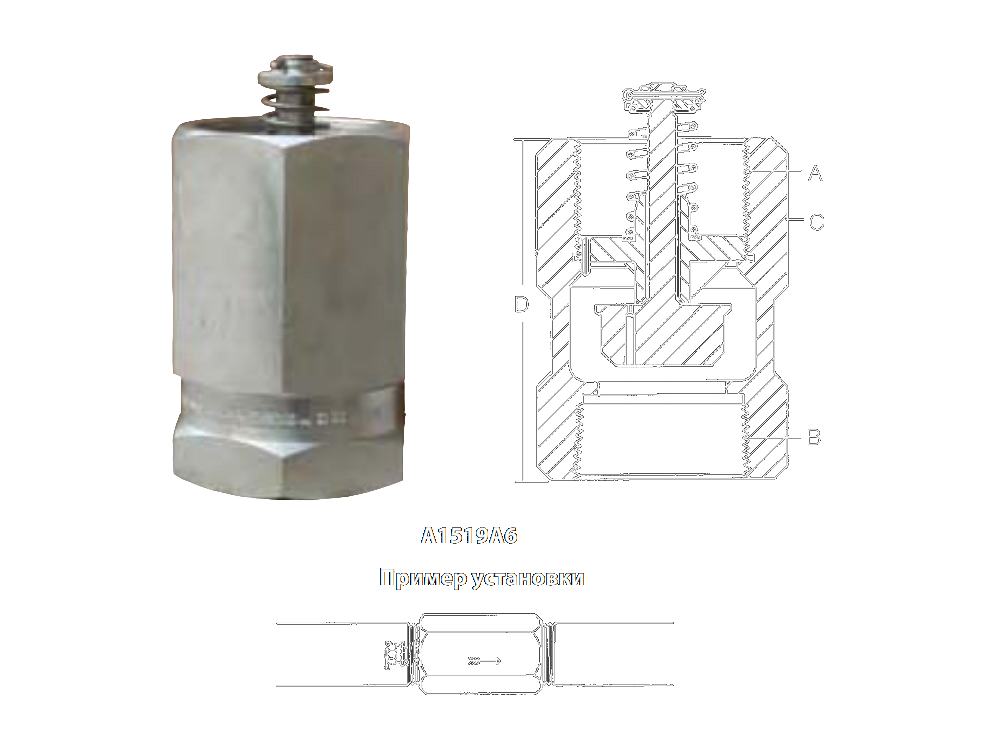

| A1519A6 | 3" | 3" | 102 (4") | 166 | 3225 | 1274 | 2322 | |
* При горизонтальной установке скоростных клапанов. Потоки чуть больше, когда клапаны установлены выпускным отверстием вверх и чуть ниже, когда установлены выпускным отверстием вниз. ПРИМЕЧАНИЕ: Для жидкого бутана умножьте скорость потока на 0,94, для безводного аммиака - на 0,90.
| Корпус: | Латунь |
| Сборка клапана со штоком: | Латунь |
| Пружина: | Нержавеющая сталь |
| Направляющая: | Латунь |
| Корпус: | Сталь с кадмиевым покрытием |
| Диск клапана: | Сталь с кадмиевым покрытием |
| Стержень: | Нержавеющая сталь |
| Пружина: | Нержавеющая сталь |
| Направляющая: | Вязкая сталь |
