Скоростные клапаны RegO серии 1519C для газа или жидкости
Предназначены для монтажа на верхней части люков складских резервуаров с жидкой или газообразной фазой СУГ. Имеют дополнительное соединение 1" NPT для подключения погружной трубки для отбора жидкой фазы из резервуара. Модель 1519C4 предназначена для установки в длинные или разветвленные трубопроводы.
- Прецизионно обработанные;
- Конструкция обеспечивает низкий перепад давления;
- Шплинт предотвращает срыв держателя пружины из-за вибраций во время работы;
- Пружина из нержавеющей стали обеспечивает равномерный поток и долгий срок службы.
цена по запросу
Связаться с нами
Технические характеристики
Материалы Серия 1519C2
Материалы Серия 1519C4
| № изделия | А вход | В выход F. NPT | C прилив под ключ | D длина корпуса | E длина хвостовика с резьбой |
F наполнительное соединение F. NPT | Закрытие скоростного клапана при потоке (прибл.) | ||
|---|---|---|---|---|---|---|---|---|---|
| Для жидкой фазы (пропан), л/мин | для газообр. фазы (пропан), куб. м/ч |
||||||||
| Входное давл. 172 кПа | Входное давл. 689 кПа | ||||||||

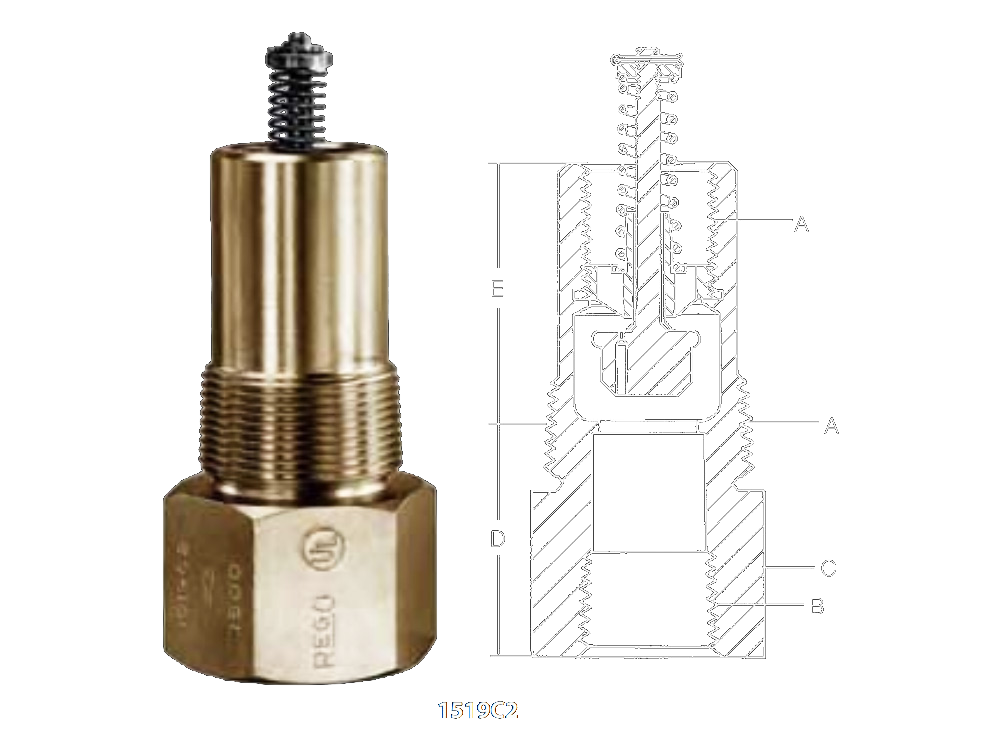

| 1519C2 | 1½” M. NPT* | 1" | 2¼” | 52 | 68 | 1" | 95 | 142 | 249 |

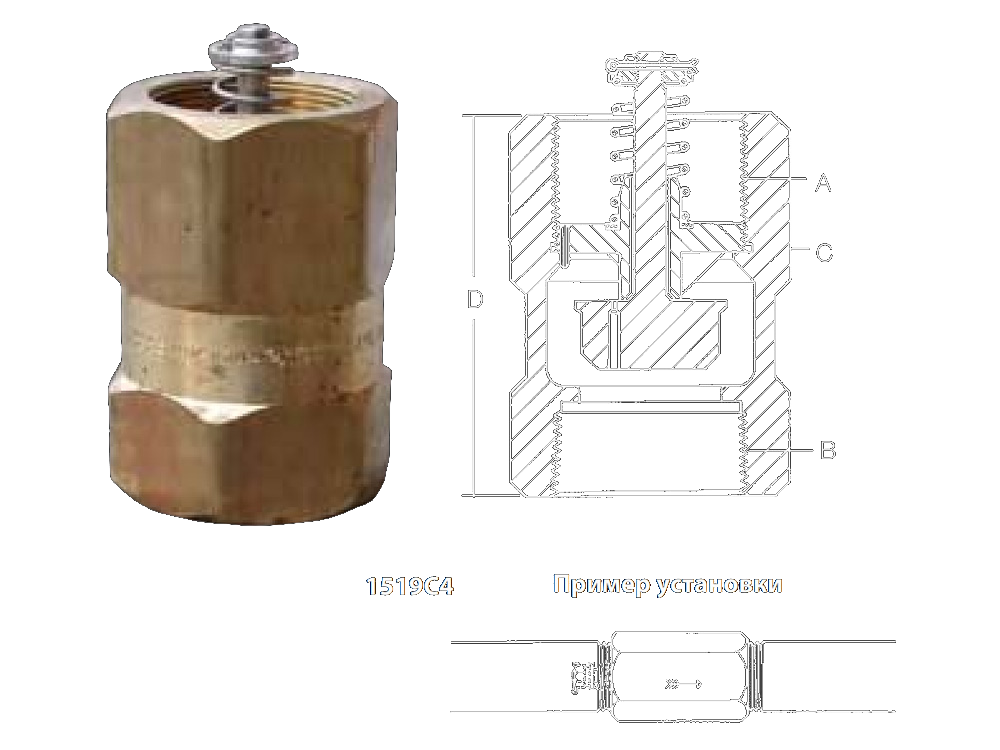

| 1519C4 | 2" F. NPT | 2" | 3" | 116 | - | 2" | 643 | 810 | 1376 |
* Внутренний разъем погружной трубки 1".
** При горизонтальной установке скоростных клапанов. Потоки чуть больше, когда клапаны установлены выпускным отверстием вверх и чуть ниже, когда установлены выпускным отверстием вниз. ПРИМЕЧАНИЕ: Для жидкого бутана умножьте скорость потока на 0,94.
| Корпус: | Латунь |
| Сборка клапана со стержнем: | Латунь |
| Пружина: | Нержавеющая сталь |
| Направляющая: | Латунь |
| Корпус: | Латунь |
| Диск клапана: | Сталь с кадмиевым покрытием |
| Шток: | Нержавеющая сталь |
| Пружина: | Нержавеющая сталь |
| Направляющая: | Вязкая сталь |
