Внутренные «хлопковые» предохранительные клапаны RegO для баков моторного топлива серий A8434 и A8436
Предохранительные клапаны серии 8543 предназначены для использования в качестве первичных предохранительных клапанов в больших резервуарах моторного топлива ASME, как, например, на автобусах, грузовиках и строительном оборудовании.
Предохранительные клапаны серии 8544 предназначены для использования в качестве первичных предохранительных клапанов в меньших резервуарах моторного топлива ASME и DOT, как, например, на тракторах, автопогрузчиках, малотоннажных автомобилях и такси.
- Обеспечивает минимальные потери топлива благодаря «хлопковой» конструкции;
- Утопленная конструкция минимизирует возможность повреждений и порчи;
- Все модификации имеют резьбу для соединения с выходными штуцерами RegO®, позволяющими присоединять сбросовый шланг или трубопровод для разрядки;
- Удовлетворяет требованиям для резервуаров ASME при использовании со сжиженным газом (кроме 8544K, которые отвечают требованиям DOT);
- Применяйте предохранительные клапаны RegO® при установке в новые резервуары топливного оборудования для надежной работы.

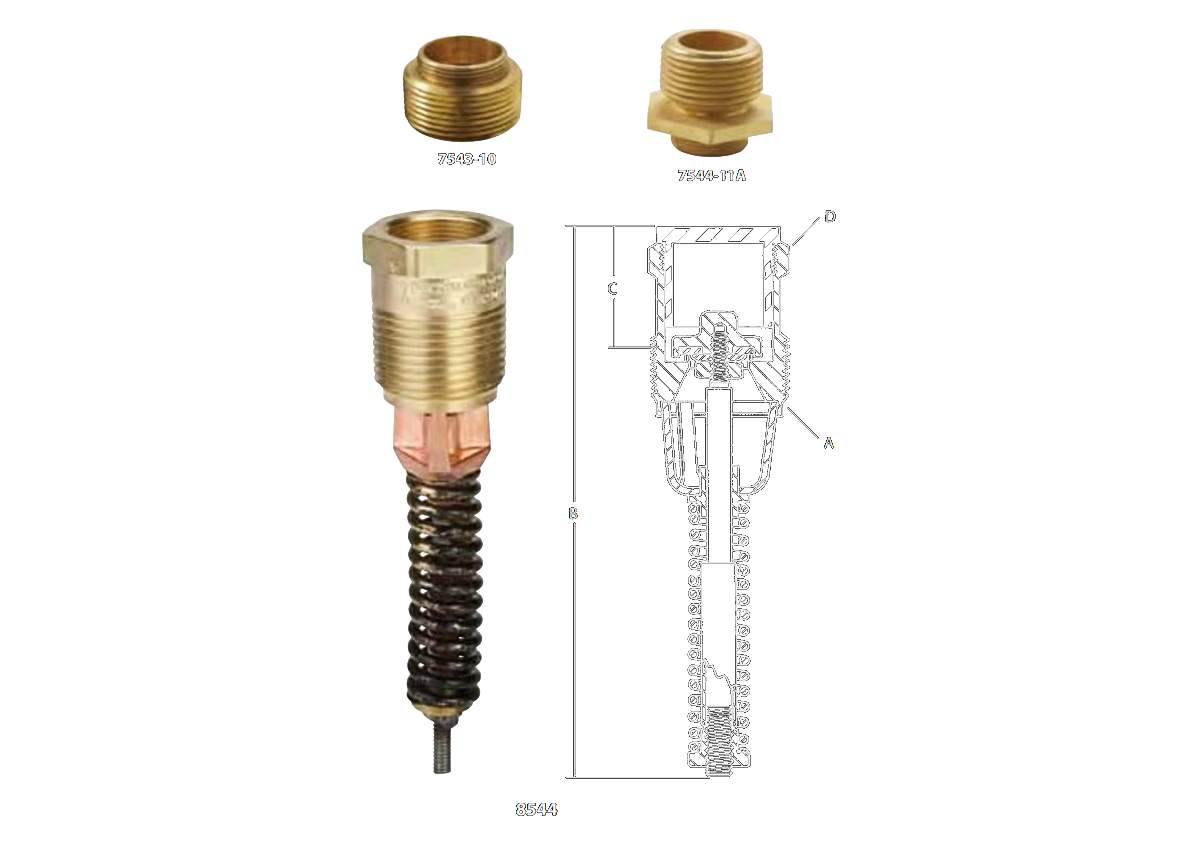

| № изделия | Для резервуаров типа | Пороговое давление срабат., кПа | А, соединение для резервуара | B, общая высота (прибл.), мм | С, выступает над резервуаром (прибл.), мм | D, ключ для установки | Поток по воздуху, куб. м/мин**** | № защитного колпачка (в компл.) | Принадлежн. | |
|---|---|---|---|---|---|---|---|---|---|---|
| UL (при 120% давления срабатывания) | ASME (при 120% давления срабатывания) | Разъем для трубки | ||||||||
| 8544G | ASME | 1723 | 1" | 138 | 22 | 1 5/16" | 28,9 | 26,5 | 7544-41 | 7544-11A* |
| 8543G | 1¼" | 1 11/16" | 41,5 | 39,6 | 7543-40C | 7543-10** | ||||
| 8544T | 2151 | 1" | 1 5/16" | 36,3 | 32,8 | 7544-41 | 7544-11A | |||
| 8543T | 1¼" | 1 11/16" | 56,3 | 49,0 | 7543-40C | 7543-10** | ||||
| 8544K | DOT/ASME | 2585 | 1" | 1 5/16" | 43,7*** | - | 7544-41 | 7544-11A | ||
* 1" M. NPT выходное соединение.
** 1 1/4" M. NPT выходное соединение.
*** Характеристика также применима ктребованиям DOT.
**** Скорости потоков представлены для предохранительных клапанов без принадлежностей. Переходники и сбросовые трубопроводы уменьшают поток, как указа но в осн. информации.
| Корпус: | Латунь |
| Пружина (8543): | Нержавеющая сталь |
| Пружина (8544): | Сталь со спецпокрытием |
| Диск седла: | Эластичная резина |
