Внешние «хлопковые» вспомогательные предохранительные клапаны RegO для малых резервуаров ASME и DOT серий 3127 и 3129
Предназначены для использования в качестве дополнительных предохранительных клапанов в малых надземных и подземных резервуарах ASME.
Может также использоваться в качестве первичного или вторичного предохранительного устройства в емкостях DOT или в качестве гидростатических предохранительных клапанов.
Все работающие компоненты таких предохранительных клапанов находятся за пределами соединения резервуара, поэтому необходимо защитить клапаны от физических повреждений.
- «Хлопковая» конструкция сокращает потери топлива до минимума;
- Предохранительный клапан сконструирован для автоматического жесткого переуплотнения после разрядки;
- Эластичный диск седла гарантирует «беспузырьковое» уплотнение.
цена по запросу
Связаться с нами
Технические характеристики
Материалы
| № изделия | Для резер- вуаров типа |
Поро- говое давление срабат., кПа |

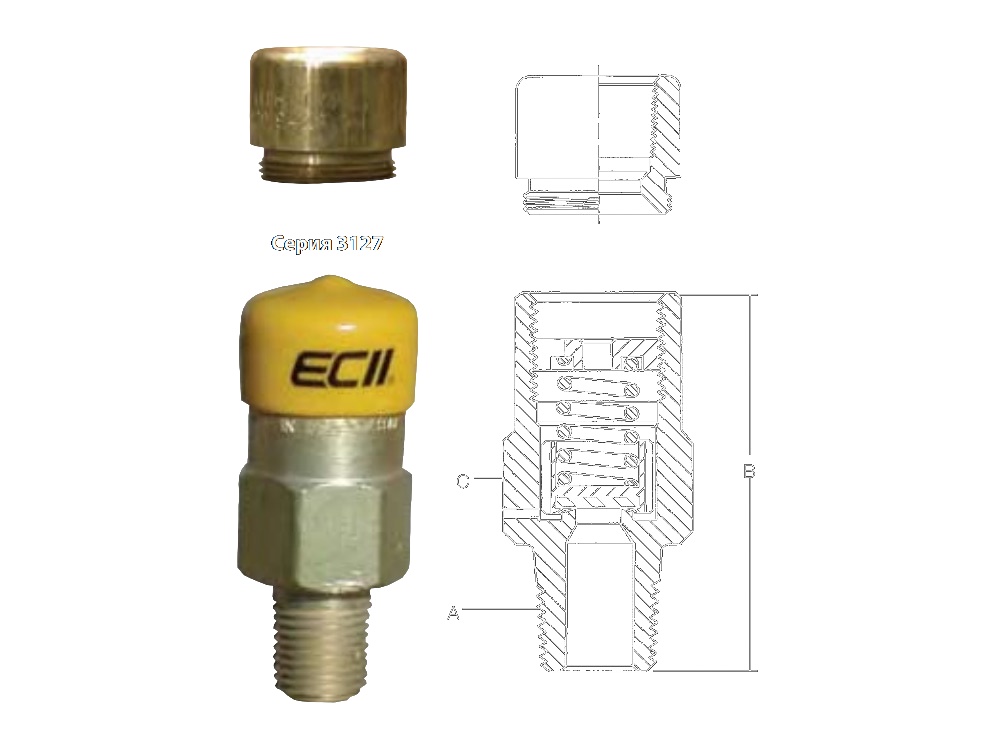

А, соеди- нение для резер- вуара M.NPT |
B, общая высота (прибл.), мм | D, ключ для уста- новки |
Поток по воздуху, куб. м/мин | Для резер- вуаров площадью поверх- ности до, кв.м* |
Комплектующие | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Защитный колпачок | Пере- ходник для трубки |
||||||||||
| UL (при 120% от давления срабатыв.) | Измерено ECII® при 3309 кПа*** | № детали | Выходное соединение | ||||||||
| 3127G | ASME | 1723 | ¼" | 1 31/32" | 7/8" | 8,35 | - | - | 7545-40 | - | |
| 3129G | ½" | 2 19/32" | 1 1/8" | 13,17 | 3129-10 | ½" F. NPT | |||||
| 3127K | DOT | 2585 | ¼" | 1 31/32" | 7/8" | - | 12,74 | 45 кг (пропан) | - | ||
| 3129K | ½" | 2 19/32" | 1 1/8" | 22,09 | 3129-10 | 90 кг (пропан) | ½" F. NPT |
||||
* Поток для предохранительных клапанов без принадлежностей. Переходники и стравливающие трубопроводы уменьшают поток, как указано в основной информации.
** Не указано ни в UL, ни в ASME. Измерено ECII® при 3309 кПа.
*** Соответствует требованиям к DOT.
| Корпус: | Латунь |
| Пружина: | Нержавеющая сталь |
| Седельный диск: | Эластичная резина |
