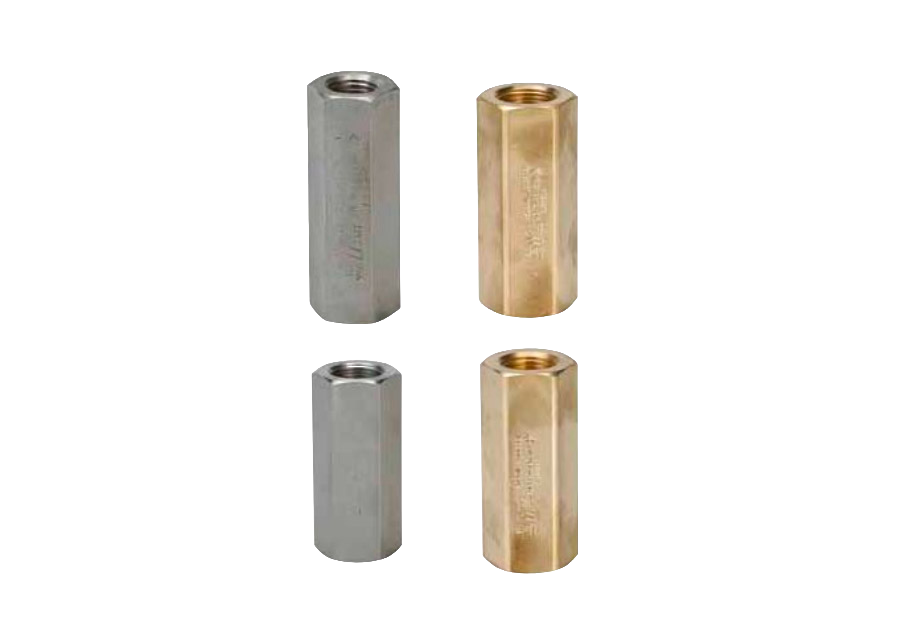

Линейные контрольные клапаны. Газовые и криогенные контрольные клапаны RegO серии CG
Линейные контрольные клапаны с опцией металлического седла для криогенного использования или с опцией мягкого седла для герметичной работы при использовании газа.
- Одно направление потока, указанное стрелкой на корпусе.
- Большой коэффициент пропускной способности для большой пропускной способности и низкого перепада давления.
- Диапазон рабочих температур: от -320° F до +165° F для металлических седел, от -20° F до +165° F для мягких седел.
- Манометрическое давление открытия 1 фунт на кв. дюйм.
- Очищены для использования с кислородом согласно стандарту CGA G-4.1.
цена по запросу
Связаться с нами
Технические характеристики
Материалы

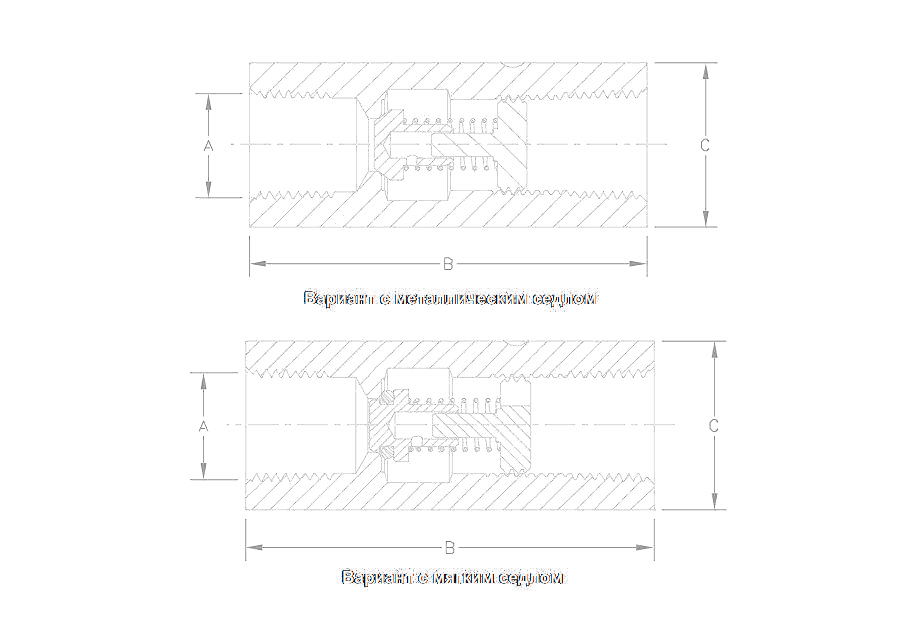

| Номер детали по каталогу | Вариант седла | Входное / выходное соединения, охватывающие NPT А | Длина B | Размер торцевого шестигранного ключа C | Коэффициент пропускной способности | Максимальное рабочее давление |
| Контрольные клапаны из нержавеющей стали | ||||||
| CG250SS | Металлическое | 1/4" | 2 3/8" | 13/16" | .87 | Маном. давление 5000 фунтов на кв. дюйм |
| CG375SS | Металлическое | 3/8" | 2 1/2" | 1" | 2.3 | Маном. давление 5000 фунтов на кв. дюйм |
| CG500SS | Металлическое | 1/2" | 3" | 1 1/8" | 3.5 | Маном. давление 5000 фунтов на кв. дюйм |
| CG750SS | Металлическое | 3/4" | 3 5/8" | 1 1/2" | 5.2 | Маном. давление 5000 фунтов на кв. дюйм |
| CG250SSL | Мягкое | 1/4" | 2 3/8" | 13/16" | .87 | Маном. давление 250 фунтов на кв. дюйм |
| CG375SSL | Мягкое | 3/8" | 2 1/2" | 1" | 2.3 | Маном. давление 250 фунтов на кв. дюйм |
| CG500SSL | Мягкое | 1/2" | 3" | 1 1/8" | 3.5 | Маном. давление 3000 фунтов на кв. дюйм |
| CG750SSL | Мягкое | 3/4" | 3 5/8" | 1 1/2" | 5.2 | Маном. давление 3000 фунтов на кв. дюйм |
| Контрольные клапаны с латунным корпусом | ||||||
| CG250B | Металлическое | 1/4" | 2 3/8" | 13/16" | .87 | Маном. давление 3000 фунтов на кв. дюйм |
| CG375B | Металлическое | 3/8" | 2 1/2" | 1" | 2.3 | Маном. давление 3000 фунтов на кв. дюйм |
| CG500B | Металлическое | 1/2" | 3" | 1 1/8" | 3.5 | Маном. давление 3000 фунтов на кв. дюйм |
| CG750B | Металлическое | 3/4" | 3 5/8" | 1 1/2" | 5.2 | Маном. давление 3000 фунтов на кв. дюйм |
| CG250BL | Мягкое | 1/4" | 2 3/8" | 13/16" | .87 | Маном. давление 250 фунтов на кв. дюйм |
| CG375BL | Мягкое | 3/8" | 2 1/2" | 1" | 2.3 | Маном. давление 250 фунтов на кв. дюйм |
| CG500BL | Мягкое | 1/2" | 3" | 1 1/8" | 3.5 | Маном. давление 3000 фунтов на кв. дюйм |
| CG750BL | Мягкое | 3/4" | 3 5/8" | 1 1/2" | 5.2 | Маном. давление 3000 фунтов на кв. дюйм |
| Корпус (суффикс В и BL): | ASTM B16 Латунь |
| Корпус (суффикс SS и SSL): | 203 Нержавеющая сталь |
| Пружина: | Нержавеющая сталь |
| Поршень: | Нержавеющая сталь |
| Кольцевое уплотнение (только вариант с мягким седлом): | Витон |
| Металлическое седло: | Нержавеющая сталь |
