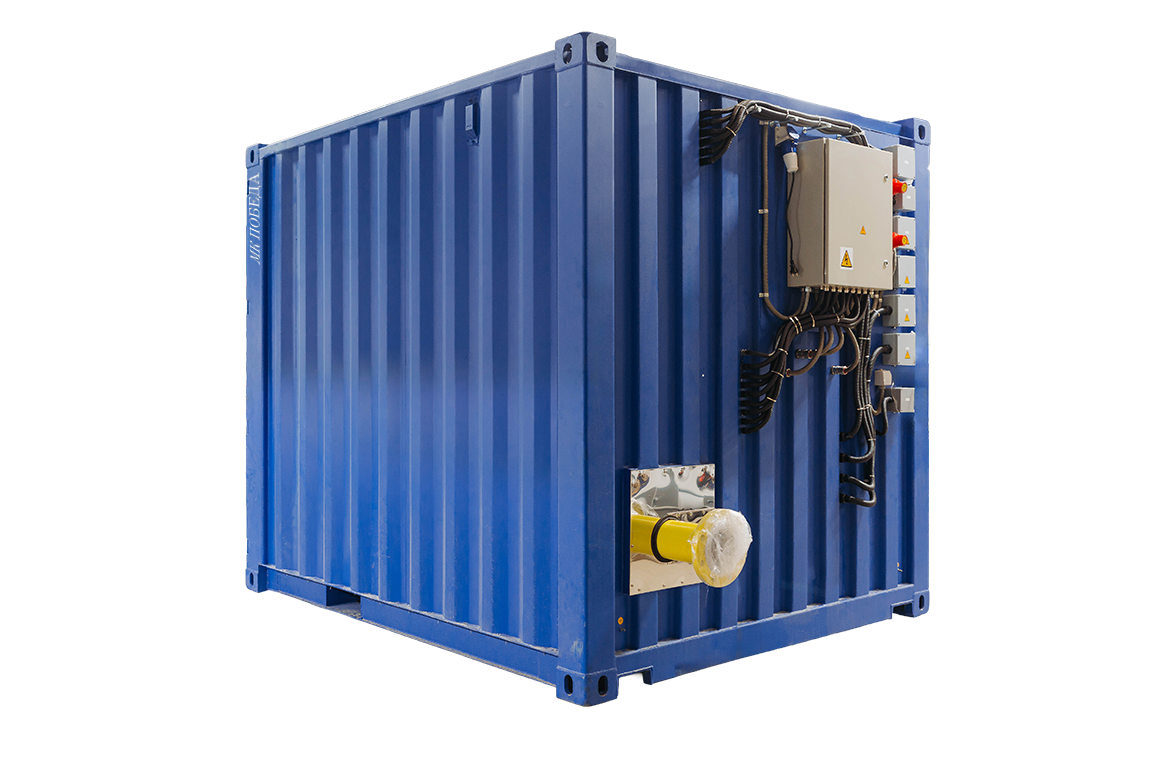

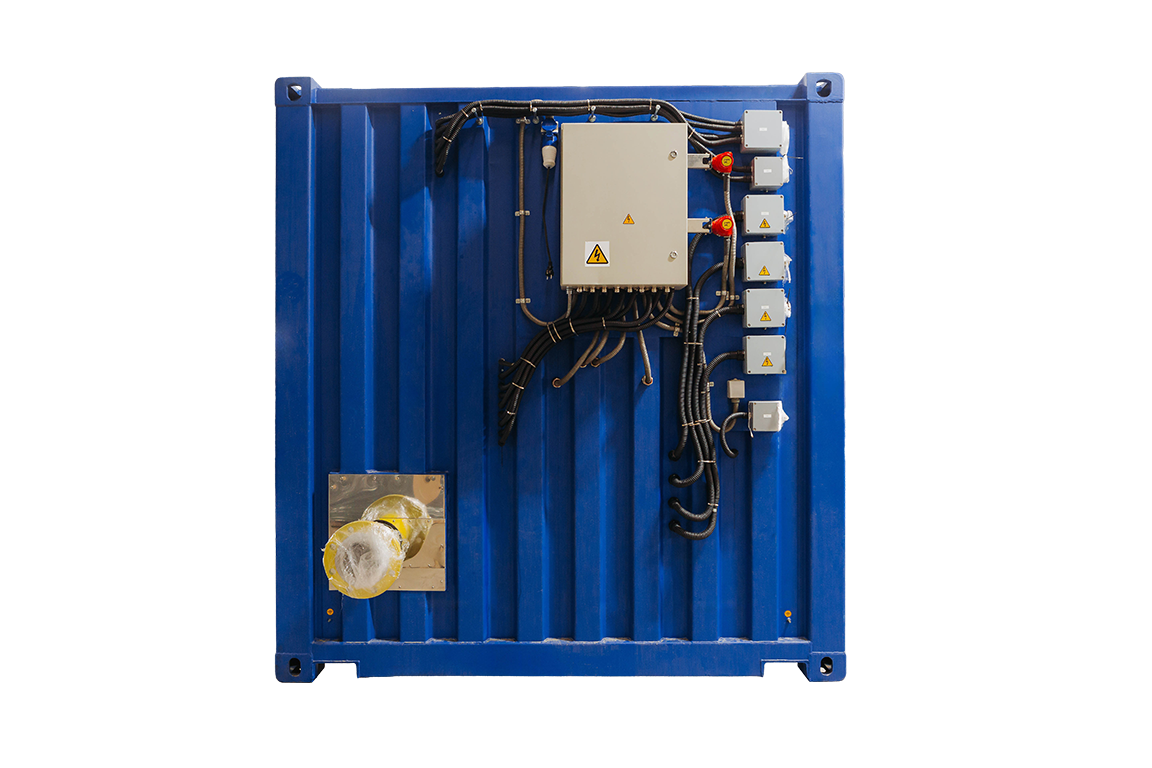

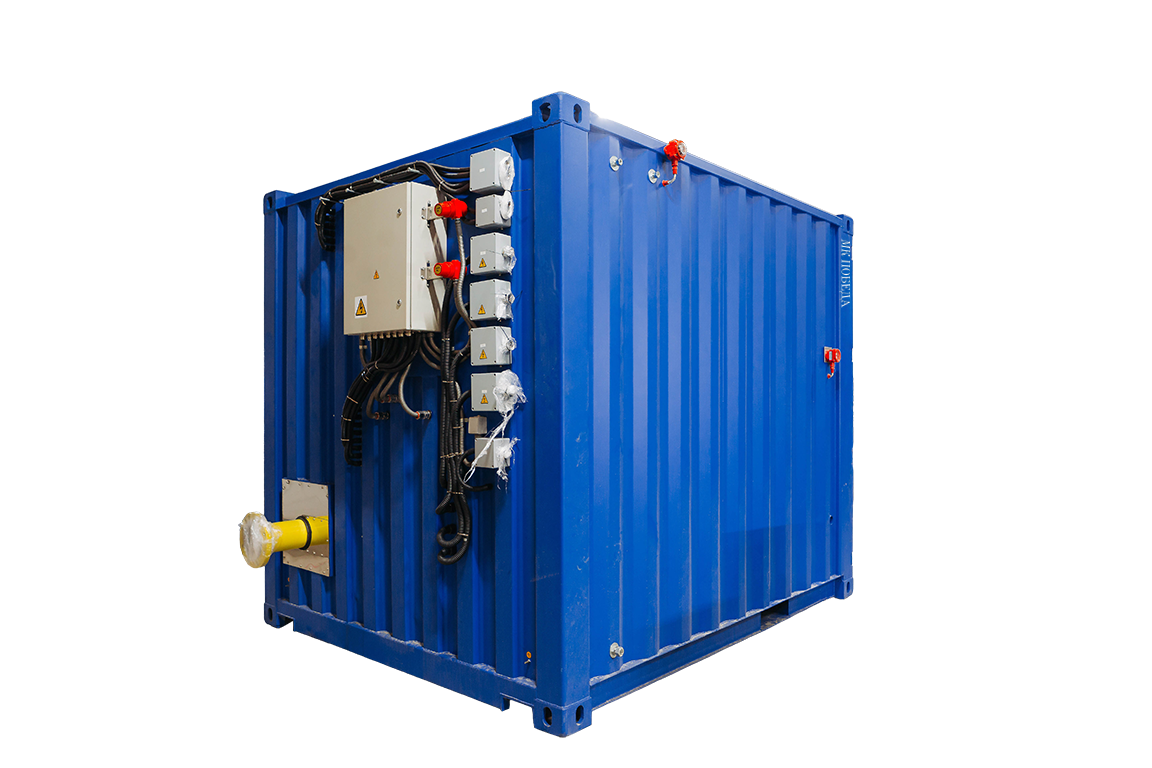

Блок-модуль

п/п

Наименование

Материал, размеры

Несущий каркас блок – контейнера

Нижняя обвязка

Верхняя обвязка

Угловые стойки

Внешние размеры:

Длина 2650 мм, ширина 2100мм, высота 2590 мм-  1 шт.

Каркас сварной стальной, окрашенный. Перекраска в цвет Покупателя.

швеллер   - 12 П

швеллер   - 12П

Угол катанный 80х80х 6 мм

Фитинги для погрузки – 4 шт.

Фитинги для крепления – 4 шт.

Кровля блок-контейнера

Лист профилированный стальной 3 мм.

3.

Дно блок-контейнеров

Лаги пола усиленные – металлический швеллер 100х50 мм через 0,6 м.

Без утепления.   Покрытие пола черновое- лист стальной рифленный 3 мм, окрашенный. Чистовое покрытие пола- лист алюминиевый 3 мм- чечевица.

4.

Наружная обшивка блок-контейнера

Лист профилированный,стальной 3 мм. С окраской в цвет Покупателя.

5.

Внутренняя обшивка контейнеров

Окраска стен изнутри без утепления и обшивки.

6.

Входная дверь

Ворота металлические    1,6 м х2,2 м. Без утепления.

7.

Вентиляция

- приточная вентиляция – вентиляционная решетка 300х300м с жалюзи открывания/ закрывания – установка 300ммм от пола;

- вытяжная вентиляция- вентиляционная решетка 300х300м с жалюзи открывания/ закрывания – установка 400ммм от потолка;

8.

Электрика

электрика в взрывобезопасном исполнении с вводом 220 В, 32 А, система освещения с взрывобезопасным светильником – 1 шт.;

-  внутренний контур заземления с выводом на каркас здания с точкой подключения наружного контура заземления;

9.

Пожарная сигнализация

Комплект системы пожарной сигнализации с получением сигналов от 2 шт. пожарных датчиков инфрокрасных извещателей пламени ИП 332-1/1 в взрывозащитном исполнении, установка на входе в здание извещателя пожарного ручного, шлейфы пожарной сигнализации прокладываются в трубах отстоящих от силовых линий на 0,5 м и выводятся в отдельный плинт в клемной коробке с установкой выходной гильзы 12 мм для ввода кабеля передачи сигналов на пульт дежурного.

10.

Система контроля загазованности помещения

Установка системы контроля загазованности помещения на базе прибора газоанализатора Сигма 03М  с получением сигналов концентрации пропана с датчика ДВК Сигма 03 М Д2 -10 % и датчика концентрации пропана Сигма 03 М Д2- 20 %. Датчики в взрывобезопасном исполнении. Звуковая сигнализация превышения уровней 10 % и 20 % оповещателями ВС -07 е с установкой перед входными дверьми.

Сигналы превышения уровней концентрации дублируются на плинт в клемную коробку с выводом через выходную гильзу 12 мм кабелем на пульт дежурного.

11.

Документация

Паспорт на здание с описанием конструктива, разделом АР исполнительными схемами на инженерные системы. Исполнительная документация на установленный комплект пожарной сигнализации и системы загазованности, сертификаты соответствия и используемые материалы.
