| № изделия |
Вход |
Выход |
Разъем для напол-
нения емкости |
Разъем для уравнит. клапана |
Уровне-
мер |
Испол-
нение маховика |
Длина контро-
льной трубки для отбора газообр. фазы, мм |
Предохранительный клапан |
Тип емкостей, в которых применяются |
| Разъем |
Поток закрытия клапана (по UL) |
Завод-
ская наст-
ройка |
№ изделия |
Пропус-
кная способ-
ность |
| UL |
ASME |
| G8475RV |
2 1/2" F.NPT |
F.POL (CGA 510) |
1 3/4" М.АСМЕ |
1 1/4" М.ACME |
118,93 куб. м/ч при 690 кПа |
Тип "JUNIOR" |
рубчатая насечка |
762* |
1723 кПа |
M3131G |
57200 л/мин (газ) |
54900 л/мин (газ) |
наземные, до 7,7 кв. м. |
| подземные, до 25,6 кв. м. |
| G8475RW |
MV3132G |
113126 л/мин (газ) |
нет данных |
наземные, до 17,8 кв.м. |
| подземные, до 59 кв. м. |
Длина патрубка устанавливается согласно требованиям заказчика.
Применение
Эти клапаны Multivalves® предназначены для использования в резервуарах ASME с патрубком 2 1/2" и наружной резьбой NPT на стояке. Их можно использовать с подземными резервуарами ASME с площадью поверхности до 59,4 кв. м и наземными резервуарами ASME с площадью поверхности до 17,8 кв. м. Для отвода конденсата требуется отдельное отверстие. MultiBonnet® является стандартом для такого клапана.
Характеристики
- Наиболее отработанная конструкция клапана Multivalve® в индустрии сжиженного газа;
- Совмещает в одном узле наполнительный клапан с двойным уплотнением, уравнительный клапан с ограничением потока, предохранительный клапан с защитной крышкой на цепочке, запорный клапан, контрольную трубку для жидкой фазы СУГ, уровнемер с фланцем типа «Junior» и манометр с заглушкой;
- Предназначен для установки манометра FNPT 1/8" или подсоединения к другому типу манометра. Манометр может быть связан с выходным трубопроводом клапана отбора газообразной фазы;
- Наполнительный клапан с двойным уплотнением обладает пропускной способностью, соответствующей производительности мощных насосов и счетчикам на современных заправочных агрегатах;
- Уравнительный клапан со скоростным клапаном позволяет достичь высокой производительности наполнительного клапана;

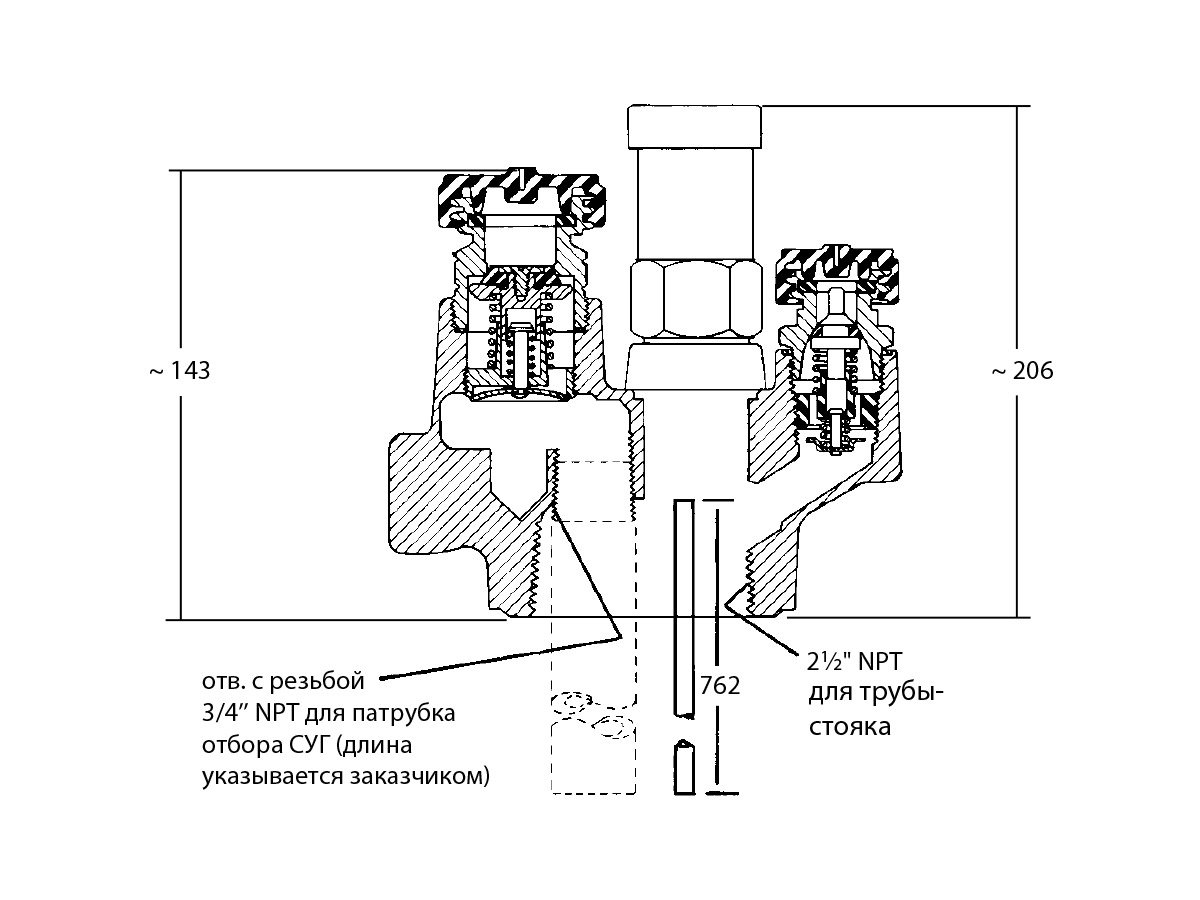

- В стояке соединение с резьбой 2 1/2" M. NPT для трубопровода и выходное соединение 3/4" F. NPT под патрубок к резервуару потребителя;
- Разъем MultiBonnet® обеспечивает быстрый и простой ремонт.
Пропускная способность по жидкости
| № изделия |
Ср. пропускная способность для жидкости, л/мин |
| Перепад давления на клапане |
| 70 кПа |
172 кПа |
345 кПа |
698 кПа |
| G8475RV |
159 |
272 |
371 |
473 |
| G8475RW |
Материалы
| Корпус: |
Прессованая латунь |
| Маховик: |
Литой алюминий |
| Стержень: |
Латунь |
| Кольцевые прокладки: |
Эластичная резина |
| Диск седла на запорном клапане: |
Нейлон |
| Прочие диски седла: |
Эластичная резина |
| Предохранительная пружина: |
Нержавеющая сталь |
