| № изделия |
А вход |
В выход F. NPT |
C прилив под ключ |
D длина корпуса |
E
длина хвостовика с резьбой |
F наполнительное соединение F. NPT |

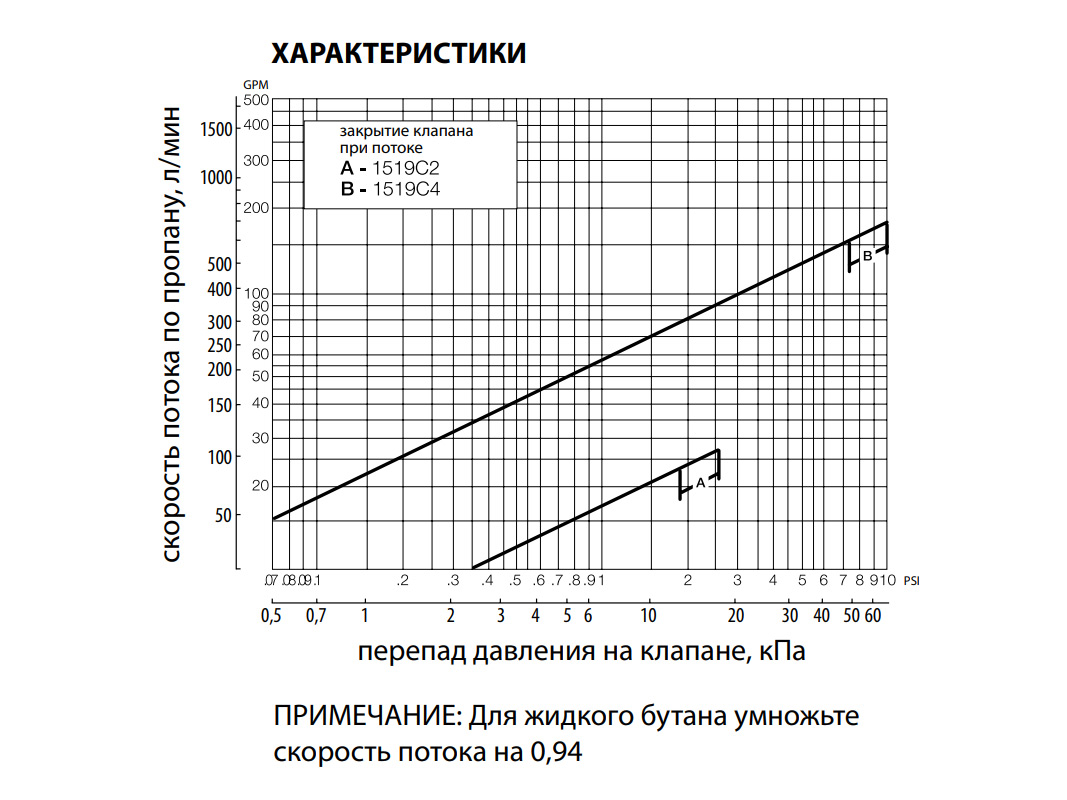

Закрытие скоростного клапана при потоке (прибл.) |
| Для жидкой фазы (пропан), л/мин |
для газообр. фазы (пропан),
куб. м/ч |
| Входное давл. 172 кПа |
Входное давл. 689 кПа |
| 1519C2 |
1½” M. NPT* |
1" |
2¼” |
52 |
68 |
1" |
95 |
142 |
249 |
| 1519C4 |
2" F. NPT |
2" |
3" |
116 |
- |
2" |
643 |
810 |
1376 |
* Внутренний разъем погружной трубки 1".
** При горизонтальной установке скоростных клапанов. Потоки чуть больше, когда клапаны установлены выпускным отверстием вверх и чуть ниже, когда установлены выпускным отверстием вниз. ПРИМЕЧАНИЕ: Для жидкого бутана умножьте скорость потока на 0,94.
Применение

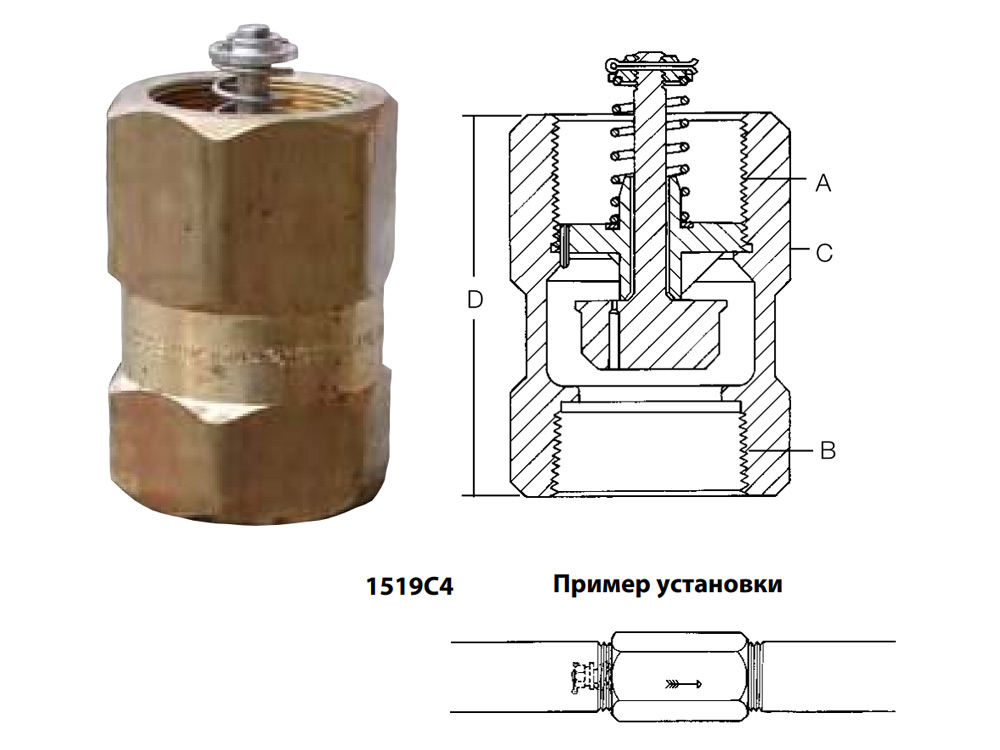

Предназначены для монтажа на верхней части люков складских резервуаров с жидкой или газообразной фазой СУГ. Имеют дополнительное соединение 1" NPT для подключения погружной трубки для отбора жидкой фазы из резервуара. Модель 1519C4 предназначена для установки в длинные или разветвленные трубопроводы.
Характеристики
- Прецизионно обработанные;
- Конструкция обеспечивает низкий перепад давления;
- Шплинт предотвращает срыв держателя пружины из-за вибраций во время работы;
- Пружина из нержавеющей стали обеспечивает равномерный поток и долгий срок службы.
Материалы Серия 1519C2:
| Корпус: |
Латунь |
| Сборка клапана со стержнем: |
Латунь |
| Пружина: |
Нержавеющая сталь |
| Направляющая: |
Латунь |
Материалы Серия 1519C4:
| Корпус: |
Латунь |
| Диск клапана: |
Сталь с кадмиевым покрытием |
| Шток: |
Нержавеющая сталь |
| Пружина: |
Нержавеющая сталь |
| Направляющая: |
Вязкая сталь |
