Шиберные вентили Goddard 302, 306, 310 и 310Х для криогенного использования из бронзы
Характеристики
- Верхний разъем: Этот вентиль с муфтовой крышкой может быть постоянно установлен на линии и обслуживаться сверху.
- Исполнение:Корпус и крышка из литой бронзы Прочное исполнение для длительного срока службы Прямоточная конструкция для обеспечения высокого коэффициента пропускной способности Разработана с уникальным KOLD-SEAL™.
- Размеры: 1/2" - 3" (15 мм - 80 мм).
- Торцы: Резьбовое соединение (охватывающая NPT), паяная серебром трубка (SBT), или с впаяными трубными ниппелями из нержавеющей стали.
- Рабочая среда: Сжиженные и испаренные атмосферные газы, сжиженный природный газ.
- Температурный диапазон: -325°F - +150°F (-196°C +65°C).
- Диапазон давлений: (давление при температуре холодной обработки, давление гидравлического опробования).
310, 31 Ох Серия 300 фунтов на кв. дюйм, маном. 302 Серия 400 фунтов на кв. дюйм, маном. 306 Серия 600 фунтов на кв. дюйм, маном.
Разработан в соответствии с MSS SP-80 и ASME B31.3 Размеры 1.5" - 3.0" утвержден PED согласно стандарту EN 10204, 3.1. - С мягким седлом Серия 310 и 310Х: Цельный клин с PCTFE (Neoflon®) обеспечивает газонепроницаемое уплотнение и является сменным.
- С металлическим седлом Серия 302 и 306: Разъемный клин сделан из бронзы и также является сменным.
Конструкция шибера для применения с высокой скоростью потока. Прямоточная конструкция для обеспечения самого высокого коэффициента пропускной способности в отрасли.
302, 306 Неудлиненный шток для выборочного применения при температуре холодной обработки газа.
310, 310Х Удлиненный шток идеально подходит для подачи криогенных жидкостей.
Информация для заказа
Серия 302
- Шиберные вентили из бронзы.
- Корпус из бронзы, неудлиненная крышка, разъемный клин.
- Для выборочного функционирования при температуре холодной обработки газа.
- 400 фунтов на кв. дюйм, маном. давление при температуре холодной обработки.
| Номер детали по каталогу | Размер NPT | Торцы | Вес | Приблизительный коэффициент пропускной способности | ||
| Дюймы | мм | Фунты | кг | |||
| В-000302-4Т4 | 1/2" | 15 | Резьбовое соединение | 1.50 | 0.70 | 19.80 |
| В-000302-20Т4 | 2 1/2" | 65 | Резьбовое соединение | 17.50 | 8.00 | 372.00 |
| В-000302-24Т4 | 3" | 80 | Резьбовое соединение | 26.00 | 11.80 | 588.00 |
| Номер детали по каталогу | Размер SBT | Торцы | Вес | Приблизительный коэффициент пропускной способности | ||
| Дюймы* | мм* | Фунты | кг | |||
| B-000302-4S4 | 1/2" | 15 | Пайка серебром | 1.25 | 0.60 | 19.80 |
| B-000302-6S4 | 3/4" | 20 | Пайка серебром | 2.25 | 1.00 | 36.00 |
| B-000302-8S4 | 1" | 25 | Пайка серебром | 3.00 | 1.40 | 60.80 |
| B-000302-12S4 | 1 1/2" | 40 | Пайка серебром | 6.00 | 2.70 | 152.00 |
| B-000302-16S4 | 2" | 50 | Пайка серебром | 9.50 | 4.30 | 245.00 |
| B-000302-20S4 | 2 1/2" | 65 | Пайка серебром | 14.50 | 6.60 | 372.00 |
| B-000302-24S4 | 3" | 80 | Пайка серебром | 22.00 | 10.00 | 588.00 |
* Номинальный размер
Серия 306
600 фунтов на кв. дюйм, маном. Корпус из бронзы, неудлиненная крышка, разъемный клин.
| Номер детали по каталогу | Размер NPT | Торцы | Вес | Приблизительный коэффициент пропускной способности | ||
| Дюймы | мм | Фунты | кг | |||
| В-000306-6Т6 | 3/4" | 20 | Резьбовое соединение | 2.25 | 1.00 | 36.00 |
| В-000306-8Т6 | 1" | 25 | Резьбовое соединение | 3.00 | 1.40 | 60.80 |
| В-000306-12Т6 | 1 1/2" | 40 | Резьбовое соединение | 6.00 | 2.70 | 152.00 |
| В-000306-16Т6 | 2" | 50 | Резьбовое соединение | 9.50 | 4.30 | 245.00 |
Серия 310
300 фунтов на кв. дюйм, маном. Корпус из бронзы, удлиненная крышка, цельный клин, мягкое седло.
| Номер детали по каталогу | Размер NPT | Торцы | Вес | Приблизительный коэффициент пропускной способности | ||
| Дюймы | мм | Фунты | кг | |||
| В-000310-20Т | 2 1/2" | 65 | Резьбовое соединение | 14.50 | 6.60 | 372.00 |
| В-000310-24Т | 3" | 80 | Резьбовое соединение | 22.00 | 10.00 | 588.00 |
| Номер детали по каталогу | Размер SBT | Торцы | Вес | Приблизительный коэффициент пропускной способности | ||
| Дюймы* | мм* | Фунты | кг | |||
| В-000310-24S | 3" | 80 | Пайка серебром | 22.00 | 10.00 | 588.00 |
* Номинальный размер
Серия 310X
Короткая верхняя часть для работы с трейлером. 300 фунтов на кв. дюйм, маном. Корпус из бронзы, удлиненная крышка, цельный клин, мягкое седло.
| Номер детали по каталогу | Размер NPT | Торцы | Вес | Приблизительный коэффициент пропускной способности | ||
| Дюймы | мм | Фунты | кг | |||
| В-000310Х-20Т | 2 1/2" | 65 | Резьбовое соединение | 14.50 | 6.60 | 372.00 |
| В-000310X-24Т | 3" | 80 | Резьбовое соединение | 22.00 | 10.00 | 588.00 |
| Номер детали по каталогу | Размер SBT | Торцы | Вес | Приблизительный коэффициент пропускной способности | ||
| Дюймы* | мм* | Фунты | кг | |||
| В-000310X-24S | 3" | 80 | Пайка серебром | 22.00 | 10.00 | 588.00 |
* Номинальный размер
Графики

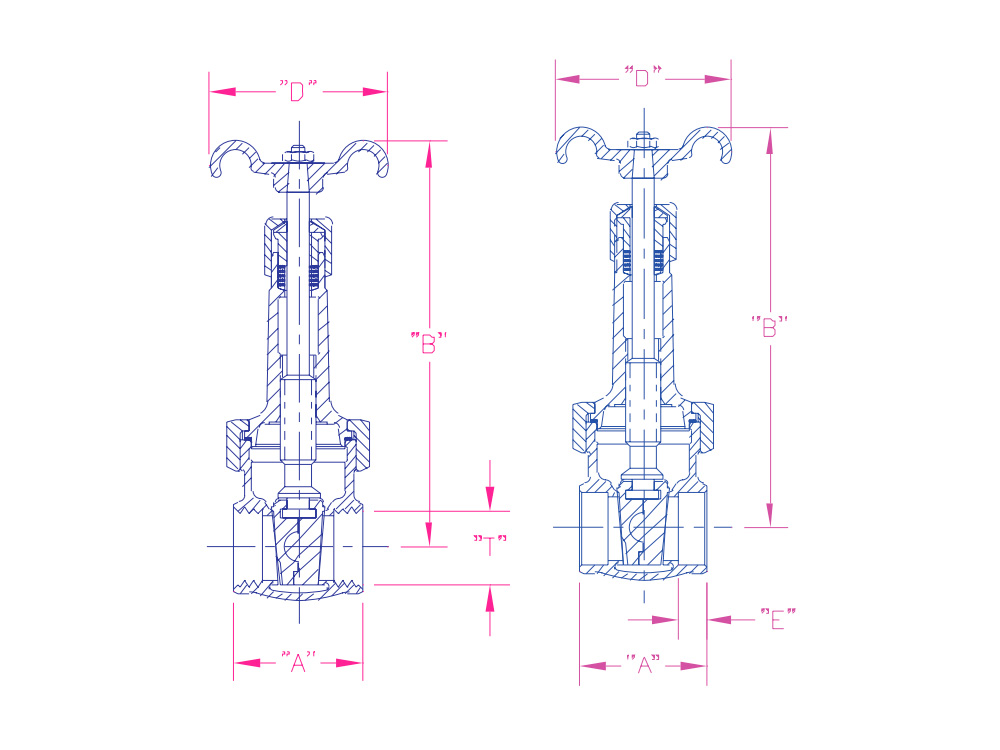

Серия 302
- Максимально допустимое рабочее давление: 400 фунтов на кв. дюйм, маном. давление гидравлического опробования.
- Температурный диапазон холодной обработки от +150° F до -325° F.
- Неудлиненный вентиль для выборочного применения при температуре холодной обработки газа .
- Размерные данные: все параметры приводятся в дюймах.
Резьбовой торец (NPT) и паяный серебром торец
Резьбовой торец (NPT)
| Размер | "А" | "В" | "D" | "Т" NPT |
| 1/2" | 2.34" | 5.81" | 2.37" | 1/2" |
| 3/4" | 2.50" | 6.94" | 2.75" | 3/4" |
| 1" | 2.84" | 8.43" | 3.00" | 1" |
| 1 1/2" | 3.43" | 11.19" | 4.00" | 1 1/2" |
| 2" | 3.81" | 13.19" | 4.75" | 2" |
| 2 1/2" | 4.68" | 15.81" | 5.25" | 2 1/2" |
| 3" | 5.12" | 18.25" | 6.12" | 3" |
Паяный серебром торец
| Размер | "А" | "В" | "D" | "Т" NPT |
| 1/2" | 2.50" | 5.81" | 2.37" | .38" |
| 3/4" | 3" | 6.94" | 2.75" | .40" |
| 1" | 3.25" | 8.43" | 3" | .43" |
| 1 1/2" | 4" | 11.19" | 4" | .62" |
| 2" | 4.5" | 13.19" | 4.75" | .65" |
| 2 1/2" | 5.25" | 15.81" | 5.25" | .78" |
| 3" | 6" | 18.25" | 6.12" | .82" |

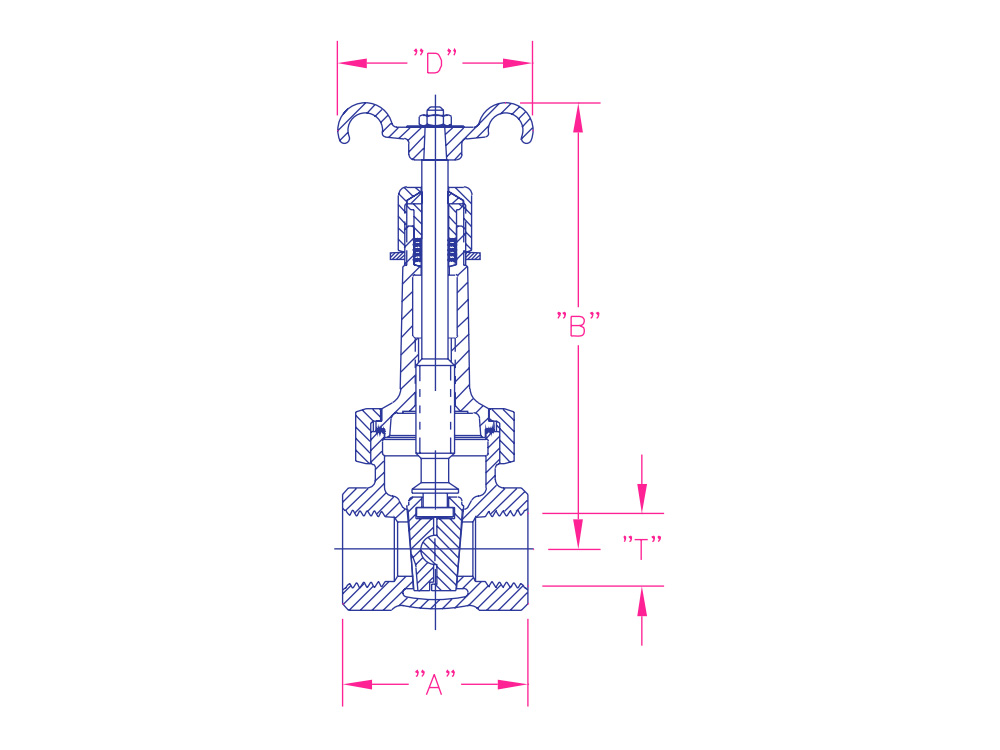

Серия 306
- Максимально допустимое рабочее давление: 600 фунтов на кв. дюйм, маном. давление гидравлического опробования.
- Температурный диапазон холодной обработки от +150° F до -325° F.
- Неудлиненный вентиль для выборочного применения при температуре холодной обработки газа .
- Размерные данные: все параметры приводятся в дюймах.
Резьбовой торец (NPT)
| Размер | "А" | "В" | "D" | "Т" NPT |
| 3/4" | 2.5" | 6.93" | 2 3/4" | 3/4" |
| 1" | 2.84" | 8.43" | 3" | 1" |
| 1 1/2" | 3.43" | 11.18" | 4" | 1 1/2" |
| 2" | 3.81" | 13.81" | 4 3/4" | 2" |

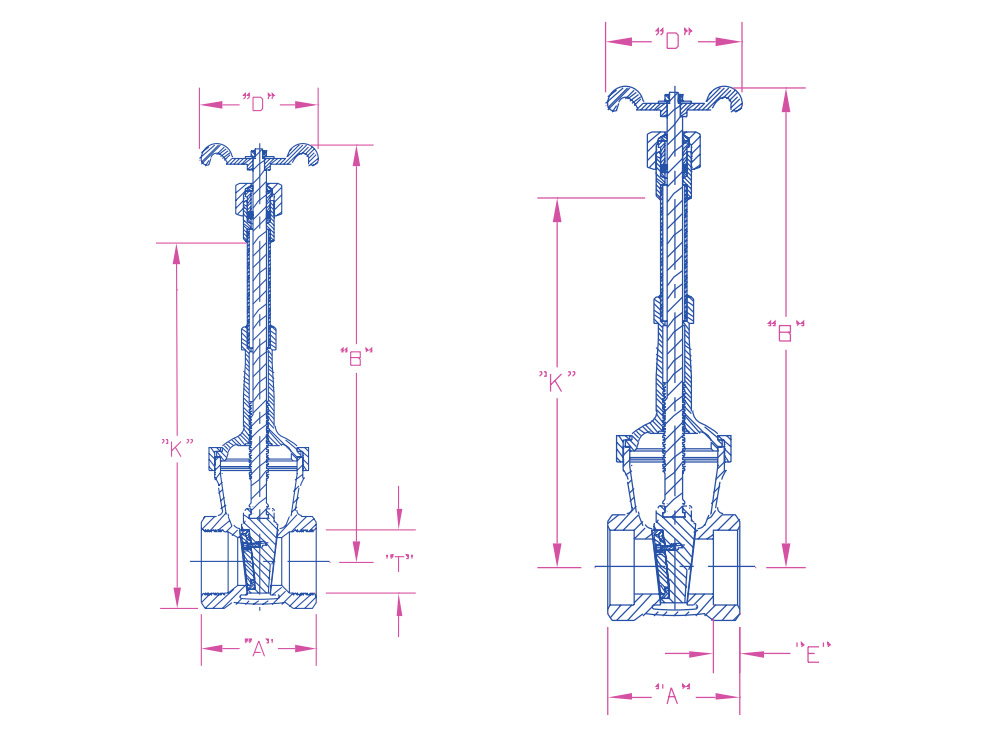

Серия 310
- Максимально допустимое рабочее давление: 300 фунтов на кв. дюйм, маном. давление гидравлического опробования.
- Температурный диапазон холодной обработки от +150° F до -325° F.
- Удлиненный вентиль для выборочного применения при температуре холодной обработки газа.
- Размерные данные: все параметры приводятся в дюймах.
Резьбовой торец (NPT) и паяный серебром торец
Резьбовой торец (NPT)
| Размер | "А" | "В" | "D" | "K" |
| 2 1/2" | 6" | 25.38" | 6.12" | 16.30" |
| 3" |
Паяный серебром торец
| Размер | "А" | "В" | "D" | "E" | "K" |
| 2 1/2" | 6" | 25.38" | 6.12" | .03" | 16.30" |
| 3" |

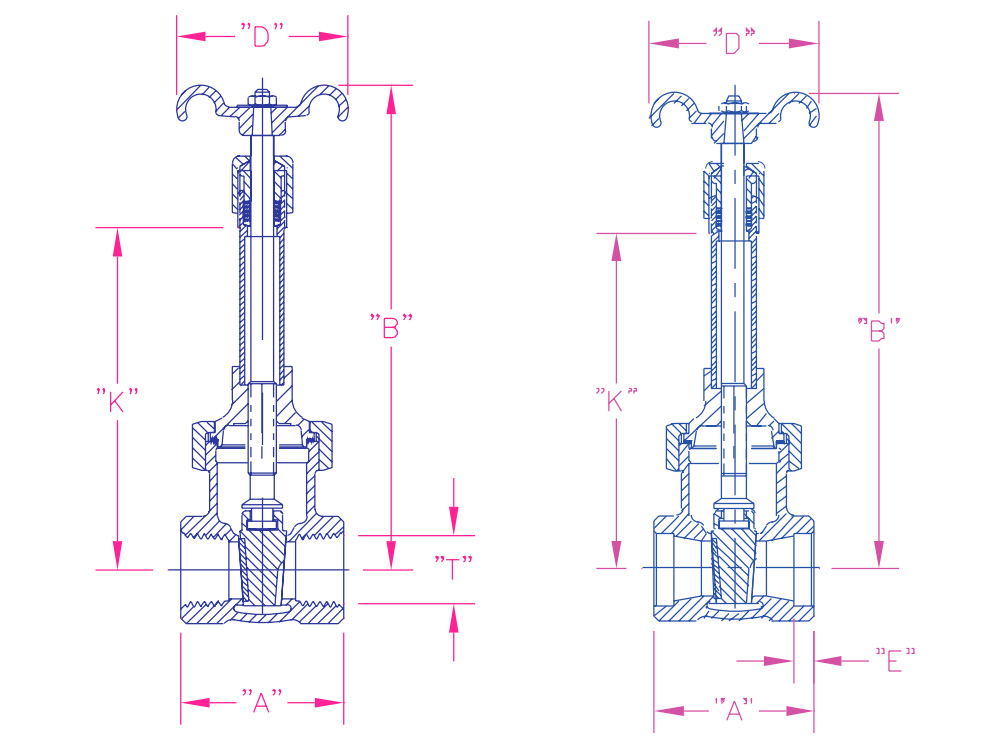

Серия 310x
- Максимально допустимое рабочее давление: 300 фунтов на кв. дюйм, маном. давление гидравлического опробования.
- Температурный диапазон холодной обработки от +150° F до -325° F.
- Удлиненный вентиль для выборочного применения при температуре холодной обработки газа, идеально подходит для работы с трейлером.
- Размерные данные: все параметры приводятся в дюймах.
Резьбовой торец (NPT) и паяный серебром торец
Резьбовой торец (NPT)
| Размер | "А" | "В" | "D" | "K" |
| 2 1/2" | 6" | 20.38" | 6.12" | 11.5" |
| 3" |
Паяный серебром торец
| Размер | "А" | "В" | "D" | "E" | "K" |
| 2 1/2" | 6" | 20.38" | 6.12" | 0.3" | 11.5" |
