| Артикул |
Номер |
Форма корпуса |
Входные/
Выходные соединения |
Высота
открытия В |
Длина C |
D |
CV фактор |
| 94825 |
ВК8404S |
прямой |
.631"-.634" |
9 5/32" |
3 11/16" |
1" |
4.7 |
| 94826 |
ВК8404Т |
½" F.NPT |
| 94827 |
ВК8404SТ |
.631"-.634"х½" F.NPT |
| 94828 |
ВК9404S |
.631"-.634" |
14½" |
3 11/16" |
1" |
4.7 |
| 94829 |
ВК9404Т |
½" F.NPT |
| 94830 |
ВК9404АА |
½"Sch5 труба |
9 11/16" |
| 94831 |
ВК9404РТ-F30 |
½"Sch5 труба х ½" F.NPT |
6 11/16" |
| 94832 |
ВК9404SТ |
.631"-.634"х½" F.NPT |
3 11/16" |
| 94833 |
ВК8406S |
.881"-.884" |
9 5/32" |
3 11/16" |
1" |
6.7 |
| 94834 |
ВК8406Т |
¾" F.NPT |
| 94835 |
ВК9406S |
.881"-.884" |
14 ½" |
3 11/16" |
1" |
6.7 |
| 94836 |
ВК9406Т |
¾" F.NPT |
| 94837 |
ВК8408S |
1.131"-1.134" |
9 5/32" |
4 5/16" |
1 1/8" |
11.2 |
| 94838 |
ВК8408Т |
1" F.NPT |
| 94839 |
ВК9408S |
1.131"-1.134" |
14 ½” |
4 5/16" |
1 1/6" |
| 94840 |
ВК9408Т |
1" F.NPT |
| 94841 |
ВК9408АА |
1"Sch5 труба |
10 5/16" |
1 1/6" |
| 94842 |
ВК9408РТ-F30 |
1"Sch5 труба х 1" F.NPT |
7 5/16" |
1 1/8" |
| 94843 |
ВК9410S* |
1.378"-1.380" |
16 7/16" |
5 3/16" |
1 ½" |
17.5 |
| 94844 |
ВК9412S* |
1.631"-1.634" |
16 9/16" |
25.1 |
| 94845 |
ВК9412Т* |
½" F.NPT |
| 94846 |
ВК9412АА |
1½" Sch5 труба |
11 3/16" |
| 94847 |
ВК9412 РТ-F30 |
1½" Sch5 труба х 1½" F.NPT |
8 3/16" |
| 94848 |
ВК9416S* |
2.131"-2.134" |
16" |
6" |
1 5/8" |
41 |
| 94849 |
ВК9416Т* |
2" F.NPT |
| 94850 |
ВК9416 РТ-F30 |
2" Sch5 труба х 2" F.NPT |
9" |
| 94851 |
ВКА8408S |
угловой |
1.131"-1.134" х 1.631"-1.634" |
11 ¼" |
3 ¼" |
1 ¾" |
14.5 |
| 94852 |
ВКА9408S |
14 5/8" |
| 94853 |
ВКА8412S |
1.631"-1.634" |
13" |
4 ¼" |
30.0
|
*Вентили со сблоченной конструкцией крышки.
Применение

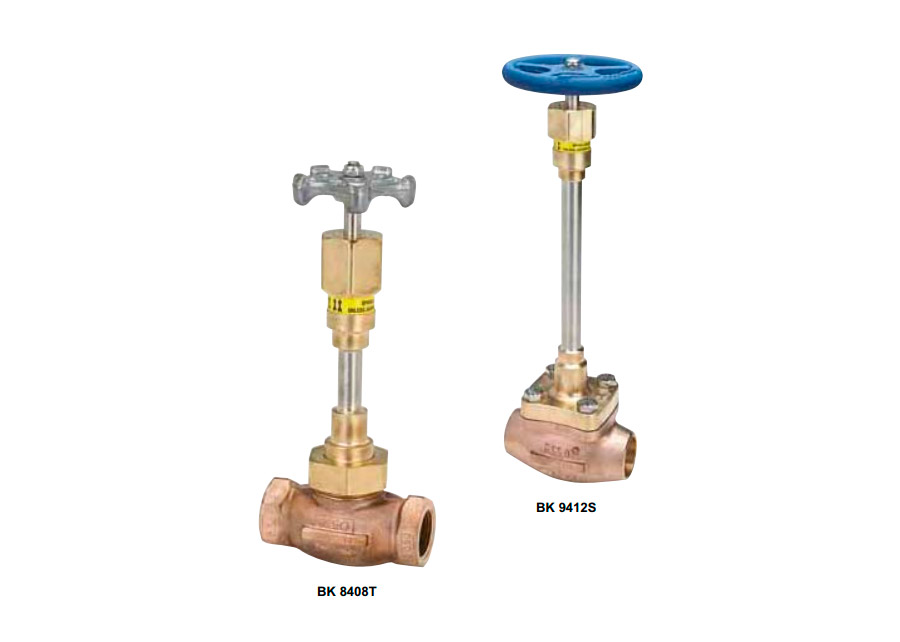

Вентили серии ВК и ВКА предназначены исключительно для обработки криогенных жидкостей в наливных резервуарах-хранилищах, транспортных средствах и трубопроводах. Эти шаровые вентили обеспечивают самозапирание и длительный срок службы с низкой потребностью в техническом обслуживании. Вентили имеются в наличии с различными входными и выходными соединениями и длинами штока. Некоторые вентили ВК предлагаются с впаянными патрубками сортамента 5 из нержавеющей стали.
Характеристики
- Конструкция диска седла из СТРЕ и шарнирного седла обеспечивает самозапирание, минимальный износ седла и длительный срок службы.
- Уникальный подпружиненный верхний сальник обеспечивает увеличенный срок службы без постоянной регулировки сальника.
- Моноблочный узел скользящего седла для облегчения замены.
- Каждый вентиль прошел испытания под давлением для обеспечения герметичности.
- Каждый вентиль очищен и упакован для работы с кислородом согласно требованиям СGА G-4.1.
- Максимальное манометрическое рабочее давление составляет 600 фунтов на кв. дюйм давления при температуре холодной обработки.
- Диапазон рабочих температур от -320°F до +165°F.
- 100% прохождение заводских испытаний.
Материалы
| Корпус: |
Бронза |
| Крышка: |
Медь |
| Диск седла: |
CTFE |
| Опорное седло |
Медь |
| Удлинительный тубус стержня и крышки |
Нержавеющая сталь |
| Пружина сальника, шайба: |
Нержавеющая сталь |
| Зажимное кольцо и затворные кольца: |
РTFE |
| Верхняя крышка, сальниковая коробка: |
Медь |
| Маховик: |
Алюминий для клапана размером
до 1", для больших размеров –
железо с покрытием |
Конструкция крышки

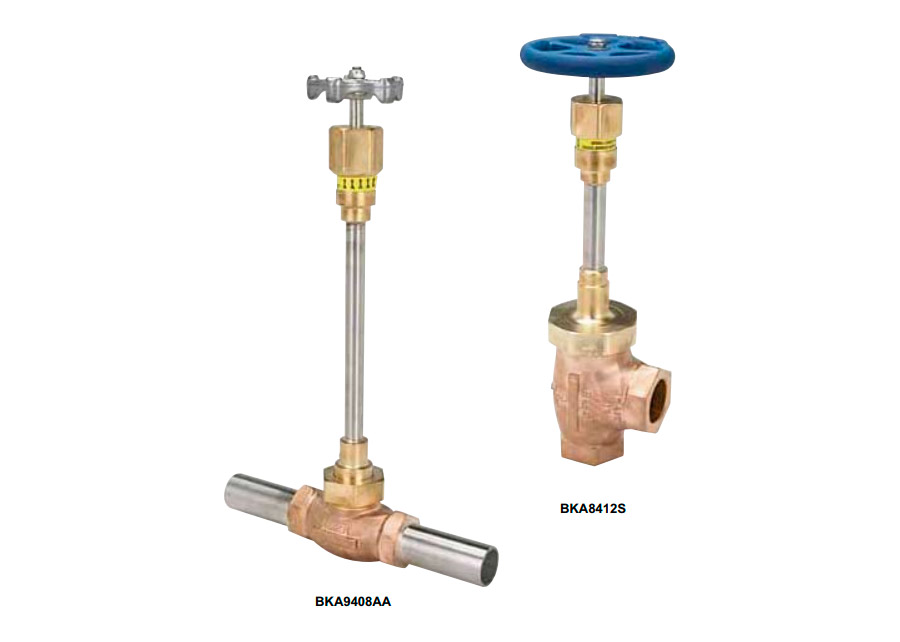

Муфтовая крышка для размеров вентилей 1/2", 3/4", 1", а также для 1" модели ВКА8408S и 1 1/2" модели ВКА8412S угловых вентилей. Для моделей ВК9410, ВК9412, и ВК9416 использована сболченная конструкция крышки.
